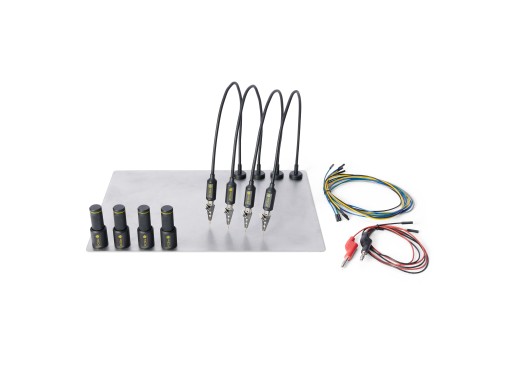

Sensepeek 4003 PCBite kit met 4x SP10 probes en meetsnoeren
Details
Deze Sensepeek kit (4003) bevat vier passieve 10 MHz SP10 probes. Ze zijn geschikt voor signaalmetingen en logic analysers die werken met hoge-snelheid seriële communicatie-interfaces zoals SPI, CAN, USB, JTAG, I2C, UART, etc. Deze probes kunnen ook worden gebruikt voor conventionele weerstands- en spanningsmetingen. Bovendien hebben deze Sensepeek probes een zeer fijne naald die nauwkeurige metingen aan kleine componenten mogelijk maakt. Met de magnetische voet zijn de SP10's gemakkelijk te verwijderen van de meegeleverde A4 basisplaat. Houd er rekening mee dat deze probes slechts een verzwakkingsratio van 1:1 hebben.
Deze Sensepeek kit is ideaal voor consumenten die werken met PCB's en andere kleine elektronische circuits. De PCBite houders zorgen ervoor dat de circuits stil blijven liggen, terwijl de probe het gewenste signaal meet. Dit alles kan handsfree gebeuren.
Specificaties
De specificaties voor de SP10 probes zijn weergegeven in de tabel hieronder.
Bandbreedte | 10 MHz |
Rise time | 34 ns |
Verzwakking | 1:1 |
Naald weerstand | 0,02 Ω |
Max. ingangsspanning | ±60 V(DC) / 30 V(AC RMS) |
Kabel lengte | 80 cm |
Probe tip diameter | 0,5 mm |
Accessoires
Deze Sensepeek kit wordt standaard geleverd met:
- 4 x PCBite houder
- 1 x A4 basisplaat
- 4 x SP10 probes
- 4 x Extra test naalden
- 1 x Set gele isolatie-ringen
- 5 x Dupont naar dupont meetsnoeren
- 2 x Banaan naar dupont meetsnoeren
- 1 x Microvezeldoekje
Plus en minpunten
- 10 MHz probes
- Handsfree
- 1:1 verzwakkingsratio
Video's
Downloads
Sensepeek PCBite manual |
(506.34 KB) | Download |
Sensepeek SP10 manual |
(710.67 KB) | Download |
Nieuwste reviews
De meetpunten zijn scherp. Dat maakt ze geschikt voor fine-pitch componenten, maar het maakt ze ook kwetsbaar. En je kunt je eraan prikken of snijden bij het in- en uitpakken. Reserve punten worden meegeleverd. Ik doe dopjes over de punten wanneer ik de set opberg (voor geschikte dopjes moet je zelf zorgen, die worden niet meegeleverd).
De stalen basisplaat (A4-formaat) is slechts 0.6 mm dik. Degene in mijn pakket staat een beetje bol. Het is me nog niet gelukt deze helemaal vlak te krijgen. Maar je kunt uiteraard een willekeurig stalen plaatje gebruiken als vervanger (wat ik gedaan heb, omdat ik dat had liggen). Eén kant van de basisplaat spiegelt, ik vermoed dat het doel is dat je zodoende ook zicht hebt op de onderkant van de PCB. Ik dacht eerst dat dit al snel vol met krassen zou zitten, door het schuiven van de magnetische piloontjes en probes, maar dat valt mee: er zit nog een dun laagje plastic onder de magneten, dus dat krast niet.
