Omgebouwd tot 1:1 Probe om aan te sluiten op een generator.
To Source a Signal HandsFree. Het is gelukt, je moet de kabel afsluit impedantie behouden en wat 0201 smd rework doen.
Nu heb ik 2x 200MHz SQ Probes voor de oscilloscoop.
En eentje voor een signaal generator.
ALL HandsFree.

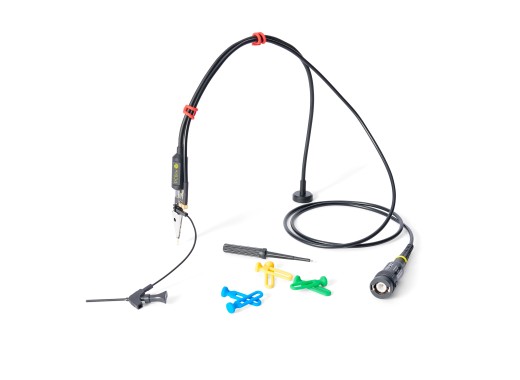

Sensepeek 4014 SP200 oscilloscoop probe 200 MHz
Details
De Sensepeek (4014) SP200 is een 200 MHz oscilloscoop probe. Deze probe is een revolutionaire manier om PCBs handsfree te testen en meten. Met zijn magnetische bodem is het niet meer nodig om naar de optimale plaats te zoeken. Bovendien bespaart het niet alleen tijd bij het testen en repareren, maar met zijn minimalistische ontwerp en veerbelaste testnaald, kan hij signalen meten op fijne pitch componenten en andere plaatsen die moeilijk te bereiken zijn voor conventionele probes. Helaas hebben deze probes slechts een verzwakkingssratio van 10:1.
Voor een vergelijkbare oscilloscoop probe met minder bandbreedte, kunt u kijken naar de Sensepeek SP100. Voor extra probe tips kunt u kijken naar de Sensepeek 4009. En voor extra probe kabel accessoires kunt u kijken naar de Sensepeek 4010.
Specificaties
De specificaties voor de SP200 probes zijn weergegeven in de tabel hieronder.
| Bandbreedte | 200 MHz |
| Rise time | 1,75 ns |
| Verzwakking | 10:1 |
| Ingangsimpedantie | 10 MΩ |
| Ingangscapaciteit | 14 - 18 pF |
| Max. ingangsspanning | ±60 V(DC) / 30 V(AC RMS) |
| Kabel lengte | 80 cm |
| Probe tip diameter | 0,5 mm |
Accessoires
De Sensepeek 4014 wordt standaard geleverd met:
- 1 x SP200 - 200 MHz handsfree oscilloscoop probe
- 1 x Testclip met afneembare kabel voor een grond connectie
- 2 x Grond connectie kabels (5 cm & 10 cm)
- 1 x Set kleurgecodeerde kabelclips (4 kleuren)
- 1 x Extra testnaald
Plus en minpunten
- Flexibel met een magnetische basis
- Afneembare probe tips
Downloads
| Sensepeek SP200 manual |  (608.2 KB) | Download |
Nieuwste reviews
Review door S.G. winkels
Geplaatst op 22-11-2023
