Siglent SDG1025 functiegenerator
Details

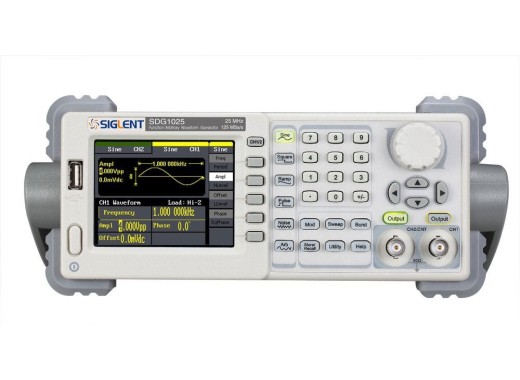

De Siglent SDG1025 functiegenerator behoort bij de Siglent SDG1000 serie en heeft een maximale outputfrequentie van 25 MHz.
De Siglent SDG1000 serie 2-kanaals functiegeneratoren beschikken over een 3,5" LCD scherm. Naast 5 standaard waveforms zijn 46 verschillende niet-standaard waveforms voorgeprogrammeerd. Met behulp van bijgeleverde PC software kunnen geavanceerde functies worden geschreven. Deze arbitrary waveforms kunnen met behulp van een PC via USB worden opgeslagen in de 10 ingebouwde geheugensloten, zodat deze snel op de functiegenerator aan te roepen zijn. Ook is een frequentieteller die frequenties tot 200MHz kan meten aanwezig.
Modeloverzicht
De modellen in de SDG1000 serie verschillen onderling voornamelijk in de bandbreedte. De belangrijkste specificaties staan overzichtelijk naast elkaar in onderstaande tabel.
| Model | SDG1010 | SDG1025 | SDSG1050 |
|---|---|---|---|
| Maximale outputfrequentie (sinus) | 10 MHz | 25 MHz | 50 MHz |
| Prijs (incl. BTW) |
Specificaties
| Kanalen | 2 |
| Maximale functielengte | 16k punten |
| Sample rate | 125 MS/s |
| Frequentie resolutie | 1 µHz |
| Verticale resolutie | 14 bits |
| Amplitude bereik |
CH1: 2 mVpp - 10 Vpp (50 Ω, ≤ 10MHz) 2 mVpp - 5 Vpp (50 Ω, > 10MHz) CH2: 2 mVpp - 3 Vpp (50Ω) |
| Display | 3,5" TFT, 320x240 pixels |
| Ingebouwde functies | o.a. Sine, Square, Ramp, Pulse, Noise, Arbitrary, DC Zie de datasheet voor de overige aanwezige functies. |
| Uitgangsimpedantie | 50 Ω |
| Aansluitingen | USB 2.0 type B |
| Gewicht (zonder doos) | 2.6 Kg |
| Afmetingen | 229 x 105 x 281 mm (LxBxH) |
Voor meer informatie, zie de onderstaande datasheet van de fabrikant voor een overzicht van de specificaties en bandbreedtes van verschillende golfvormen.
Opties
| Vermogensversterker | Deze functiegenerator optie is erg handig wanneer je een groter uitgansvermogen nodig heb. |
Accessoires
Deze functiegenerator wordt geleverd met de volgende accessoires:
- Snelstarthandleiding (Engelstalig)
- USB kabel
- Netsnoer
Downloads
| Custom waveforms |
 (986.36 KB) |
Download |
| SDG1000 datasheet |
(1.9 MB) |
Download |
