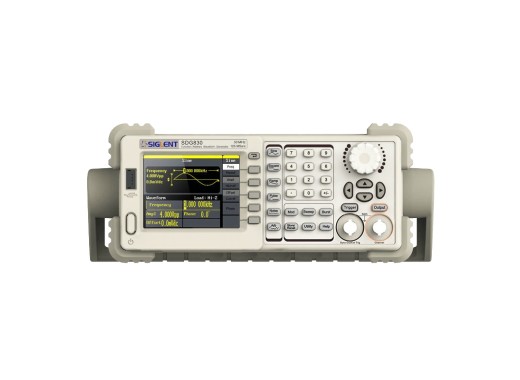

Siglent SDG830 functiegenerator
Details
De Siglent SDG830 functiegenerator heeft een bandbreedte van 30 MHz.
De Siglent SDG800 serie functiegeneratoren beschikken over een 3,5" LCD scherm en zijn mede dankzij de 14 bits D/A convertor in staat om een groot aantal functies te genereren. Naast 5 standaard waveforms zijn 46 verschillende niet-standaard waveforms voorgeprogrammeerd. Arbitrary waveforms kunnen met behulp van een PC via USB worden opgeslagen in de 10 ingebouwde geheugensloten, zodat deze snel op de functiegenerator aan te roepen zijn.
Verder bieden de SDG800 serie modellen diverse modulatiemogelijkheden als AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep en Burst
De generatoren beschikken over een USB poort aan de voorkant en aan de achterkant voor diverse Host/Device toepassingen. Met meegeleverde software zijn diverse signalen eenvoudig te genereren. Deze signalen mogen 16 kPunten lang zijn.
Modeloverzicht
De modellen in de SDG800 serie verschillen onderling voornamelijk in de bandbreedte. De belangrijkste specificaties staan overzichtelijk naast elkaar in onderstaande tabel.
| Model | SDG805 | SDG810 | SDSG830 |
|---|---|---|---|
| Maximale outputfrequentie | 5 MHz | 10 MHz | 30 MHz |
| Maximale functielengte | 16k punten | 16k punten | 16k punten |
| Sample rate | 125 MS/s | 125 MS/s | 125 MS/s |
| Prijs (incl. BTW) |
Specificaties
| Verticale resolutie | 14 bits |
| Display | 3,5" TFT, 320x240 pixels |
| Standaard functies | o.a. Sine, Square, Ramp, Pulse, Noise, Arbitrary, DC |
| Uitgangsimpedantie | 50 Ω |
| Frequentiebereik | 1 μHz - 5 MHz/10MHz/30MHz |
| Amplitudebereik | 2mVpp - 5Vpp (50Ω, > 10MHz) |
| Aantal kanalen | 1 |
| Aansluitingen | USB 2.0 type B (Host/Device) |
| Gewicht (zonder doos) | 2.6 Kg |
| Afmetingen | 229 x 105 x 281 mm (BxHxL) |
Opties
| Vermogensversterker optie | Deze vermogensversterker optie voor de functiegeneratoren van Siglent is erg handig wanneer je een groter uitgangsvermogen nodig hebt. |
Accessoires
De Siglent SDG830 functiegenerator wordt geleverd met de volgende accessoires:
- Snelstarthandleiding (Engelstalig)
- USB kabel
- Netsnoer
Downloads
| SDG800 series datasheet |  (776.93 KB) | Download |
| Custom waveforms | (986.36 KB) | Download |
| Siglent SDG800 user manual | (1.28 MB) | Download |
