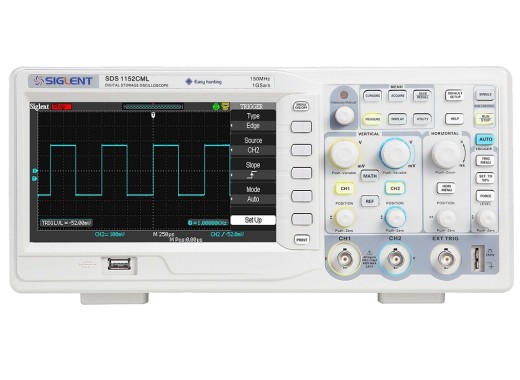

Siglent SDS1102CML+ oscilloscoop
Details
De Siglent SDS1102CML+ oscilloscoop is de 100MHz versie in de serie SDS1000CML+ Oscilloscopen in de siglent SDS1000CML+. Deze serie zijn voordelige 2 kanaals oscilloscopen met een LCD display van 7". Deze oscilloscopen zijn uitgerust met een 2 MB geheugen, een LCD scherm, een sample rate tot 1 Gigasample per seconde.
Deze oscilloscopen kunnen met USB worden aangesloten op de pc, en het is ook mogelijk om een USB-geheugenstick in het apparaat te steken voor het opslaan van meetgegevens. Dit kan als binaire data of als screenshot.
Wilt u metingen doen aan het 230V AC net of driefasige elektrische signalen? Dan moet u de Siglent Isolated Front End module hebben! Deze module isoleert uw oscilloscoop van hoge voltages tot wel 600V piek-piek en heeft een bandbreedte van 1MHz. Kijk hier voor meer informatie.
Modeloverzicht
De modellen in de SDS1000CML+ serie verschillen onderling voornamelijk in de bandbreedte. De belangrijkste specificaties staan overzichtelijk naast elkaar in onderstaande tabel.
| Model | SDS1072CML+ | SDS1102CML+ | SDS1152CML+ |
|---|---|---|---|
| Analoge bandbreedte | 70 MHz | 100 MHz | 150 MHz |
| Prijs |
Specificaties
| Geheugen | 2 MB/ 2 Mpts |
| Sample rate (1 kanaal actief) | 1 GS/s |
| Display | 7" TFT, 800*480 pixels |
| Ingangsimpedantie | 1 MΩ |
| Rise Time | SDS1072CML+: ≤5.0 ns SDS1102CML+: ≤3.5 ns SDS1152CML+: ≤2.3 ns |
| Horizontale schaal | 2.5 ns/div - 50 s/div |
| Verticale gevoeligheid | 2 mV/div - 10 V/div |
| A/D convertor | 8 bits resolutie |
| Maximale spanning | 400V (piek - piek) |
| Probe ondersteuning | 1x, 10x, 50x, 100x, 500x, 1000x |
| Aantal kanalen | 2 |
| Aansluitingen | USB 2.0 type A, USB 2.0 type B, RS232, Pass/Fail trigger, Ethernet RJ45 |
| Eleshop geluidsproductie rating | ★ ★ ★ ★ |
| Gewicht (zonder doos) | 2.5 Kg |
| Afmetingen | 323 x 136 x 157 mm (LxBxH) |
Accessoires
Alle oscilloscopen uit de SDS1000CML+ serie worden geleverd inclusief:
- 2 passieve probes: 1x / 10x
- USB kabel
- Netsnoer
- Handleiding (Engelstalig)
Optioneel kunt u ook een draagtas meebestellen om uw oscilloscoop netjes in op te bergen.
Downloads
| SDS1000CML+ Datasheet |
 (1.54 MB) |
Download |
| SDS1000CML user manual |
(1.95 MB) |
Download |
| DSO programming guide |
(2.53 MB) |
Download |
