3605.8 Incl. 21% BTW: € 3.605,80 Excl. BTW: € 2.980,00
Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE005592

Alle Siglent apparaten worden gratis door ons verzonden.

Details

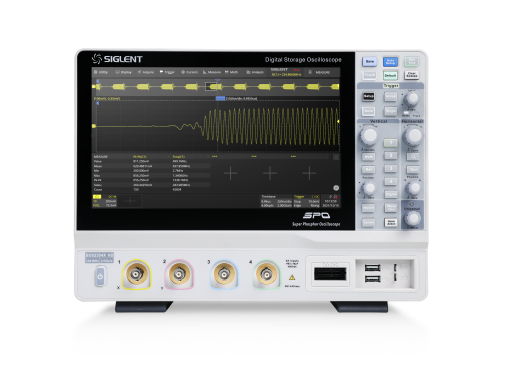

De Siglent SDS2104X HD is de 100 MHz versie in de SDS2000X HD serie oscilloscopen.

De SDS2000X HD serie is het nieuwe vlaggenschip van Siglent, waarbij deze 4-kanaals oscilloscopen uitgerust zijn met een 12 bits ADC en een zeer lage ruisvloer (70 µV @500 MHz), wat ze ertoe in staat stelt om zelfs zeer zwakke signalen in groot detail te kunnen weergeven. De SDS2104X HD biedt een groot en helder 10,1" scherm. Door het grote scherm is er minder ruimte voor draaiknoppen en toetsen op de oscilloscoop, maar dit wordt volledig gecompenseerd door de moderne multi-touch interface op het scherm. Ook komt deze oscilloscoop met een trigger zone functie, die het geavanceerd triggeren makkelijker maakt.

Standaard wordt de oscilloscoop geleverd met een aantal serial triggering en decoding opties zoals I2, SPI, UART, CAN en LIN. Eventueel zijn er nog een groot aantal opties beschikbaar om de SDS2000X HD uit te breiden, zoals een 16-kanaals logic analyser, arbitrary functiegenerator, power analysis software en software om extra protocollen te decoderen.

Modeloverzicht

De Siglent SDS2104X HD is onderdeel van de SDS2000X HD serie. De volgende modellen zijn te koop uit deze serie.

Model SDS2104X HD SDS2204X HD SDS2354X HD
Bandbreedte 100 MHz 200 MHz 350 MHz
Rise time 3.5 ns 1.7 ns 1.0 ns
Ruisvloer 50 µV 55 µV 65 µV
Prijs 3605.8 Incl. BTW: € 3.605,80 Excl. BTW: € 2.980,00 4452.8 Incl. BTW: € 4.452,80 Excl. BTW: € 3.680,00 5662.8 Incl. BTW: € 5.662,80 Excl. BTW: € 4.680,00

Specificaties

Kanalen 4
Geheugen Tot 200 Mpts per kanaal
Waveform capture rate (max) 100.000 wfms/s (normaal)
500.000 wfms/s (sequence modus)
Sample rate (helft van alle kanalen in gebruik) 2 GSa/s
Sample rate (alle kanalen in gebruik) 1 GSa/s
Verticale resolutie 12 bits
Beeldscherm 10.1" multi-touchscreen (1024 x 600)
Ingangsimpedantie 1 MΩ
Horizontale schaal 1 ns/div - 1000 s/div
Verticale gevoeligheid 500 µV/div - 10V/div
Maximale spanning 400 V (piek - piek)
Aansluitingen 3x USB 2.0 Host, USB 2.0 Device, LAN, EXT (TRIG OUT, PASS/FAIL), AUX
Afmetingen 317.2 x 236 x 149 mm
Gewicht 4.1 kg

Opties

16 kanaals logic-analyser Deze 16 kanaals logic analyser maakt het mogelijk om digitale signalen te analyseren. De specificaties van dit product zijn te vinden op de pagina die hiernaast aangegeven staat

SPL2016

Siglent SPL2016 logic analyser
405.35 Incl. 21% BTW: € 405,35 Excl. BTW: € 335,00
Info
Functiegenerator Deze optie voegt een 25 MHz arbitraire functiegenerator toe aan de oscilloscoop.

SDS2000HD-FG

Siglent SDS2000X HD optie: 25 MHz functiegenerator
275.9 Incl. 21% BTW: € 275,90 Excl. BTW: € 228,02
Info
Power analysis Met deze optie voegt u een power analysis optie toe aan uw oscilloscoop.

SDS2000HD-PA

Siglent SDS2000X HD power analysis optie
408.98 Incl. 21% BTW: € 408,98 Excl. BTW: € 338,00
Info
Seriele triggering en decoding opties Met seriele decoding kunt u seriële protocollen als FlexRay, MIL-STD-1553B, I2S, CAN FD, SENT en Manchester decoderen op de scoop.

Serial decoding

Siglent SDS2000X HD serial decoding opties
312.18 Incl. 21% BTW: € 312,18 Excl. BTW: € 258,00
Info

Accesoires

De Siglent SDS2104X HD wordt geleverd inclusief:

  • USB kabel
  • Passieve probes (1 per kanaal)
  • Draadloze muis
  • Netsnoer
  • Kalibratiecertificaat

Plus en minpunten

  • 12-bits ADC
  • Lage ruisvloer
  • Minder knoppen en draaiknoppen
