Siglent SMM3311X source measure unit
Details

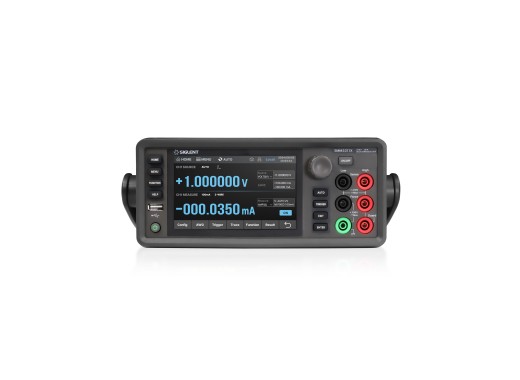

Let op: de afbeeldingen tonen de SMM3312X, die visueel gelijk is aan de SMM3311X, maar beschikt over 2 kanalen in plaats van 1.
De Siglent SMM3311X is een precisie SMU met één kanaal die gelijktijdig spanning en stroom levert en meet. Het instrument combineert een stroombron, spanningsbron, voltmeter en ampèremeter, waardoor het uitermate geschikt is voor halfgeleider-karakterisering, component testen en materiaalonderzoek.
Met een DC-outputbereik van ±210V/3,03A, een resolutie van 6½-digit (2.100.000 counts) en een minimale programmeer- en meetresolutie van 10fA/100nV, levert de SMM3311X prestaties die vergelijkbaar zijn met instrumenten in aanzienlijk hogere prijsklassen. De pulsmodus ondersteunt ±10,5A met een minimale pulsbreedte van 50µs, wat nauwkeurige karakterisering van vermogens halfgeleiders zoals GaN- en SiC-componenten mogelijk maakt. De SMU ondersteunt ook besturing op afstand, waardoor deze zowel via een webbrowser als via het display toegankelijk is.
Modeloverzicht
| Model | SMM3311X | SMM3312X |
|---|---|---|
| Kanalen | 1 | 2 |
| Prijs |
Specificaties
| Displayresolutie | 2.100.000 counts, 6½ digits |
| Max. spanning | 210 V |
| Max. stroom | 3,03 A |
| Max. vermogen | 31,8 W |
| Spanning nauwkeurigheid | 0,015% + 225 µV |
| Stroom nauwkeurigheid | 0,1% + 100 pA |
| Ondersteunt pulsmodus | Ja |
| Spanningsresolutie | 100 nV |
| Stroomresolutie | 10 fA |
| Beveiliging | OPP, OCP, OVP, OTP |
| Interfaces | USB Host, USB Device, LAN, Digitale I/O |
| Display | 5" TFT-touchscreen (800 × 480) |
| Afmetingen | 490 x 261 x 103 mm |
| Gewicht | 4,8 kg |
Accessoires
De Siglent SMM3311X wordt standaard geleverd met:
- 1x Netsnoer
- 1x USB-kabel
- 1x Output-testkabel
- 1x Kalibratiecertificaat
Downloads
| Siglent SSM3000X user manual |  (5.14 MB) | Download |
| Siglent SSM3000X datasheet | (1.57 MB) | Download |
