Het apparaat is vrij fors maar ik vind 'm er goed uit zien. De bediening gaat vlot en ik vind het redelijk intuitief. De specificaties lijken in orde, voor zover ik ze kan meten (ik heb bv geen apparatuur om de faseruis te controleren). De onderdrukking van harmonischen is bij mijn toestel duidelijk beter als volgens de datasheet.
Ik was aangenaam verrast door de externe modulatieingang. Volgens de datasheet (ook op deze site) heeft deze een ingangsimpedantie van 50 ohm. Dit is erg onhandig en op eevblog is hier uitgebreid over gediscussieerd. Het was voor mij een reden om lang te aarzelen over dit apparaat. Echter, bij mijn exemplaar is de ingangsimpedantie 20 kOhm, en het frequentiebereik start bij DC! Dit kan niet elke generator en maakt interessante experimenten mogelijk.
Het apparaat heeft een blower die helaas goed hoorbaar is. De mogelijkheden van de generator zijn vergelijkbaar met die van de concurrentie (Rigol) en met bv de R&S generators van 25 jaar geleden. (Die maakten trouwens nog veel meer herrie!). Frequentie- en level-sweep (niet heel snel), AM, FM en PM modulatie met beperkte bandbreedte/zwaai en dat is het. Puls kan bijgekocht worden, de versie met I/Q kost een paar 1000 euro extra en heeft dan alleen analoge I/Q ingangen. Bediening via netwerk/USB kan ook, dit heb ik nog niet gebruikt.
Het is leuk dat je de interne referentie kunt calibreren. Wat ik minder handig vindt is de procedure om presets op te slaan en terug te roepen. Er is een 'Preset' knop die 1 vaste preset laadt. Ik zou wel willen dat je bv 100 presets op kunt slaan, op nummer. Nu moet je een instelling als bestand opslaan en weer laden. Het werkt, voordeel is dat je ze een naam kunt geven en op USB stick kunt zetten, maar het is wat omslachtiger.
Al met al ben ik helemaal tevreden met het apparaat. En de levering van Eleshop was vlekkeloos als altijd :-).

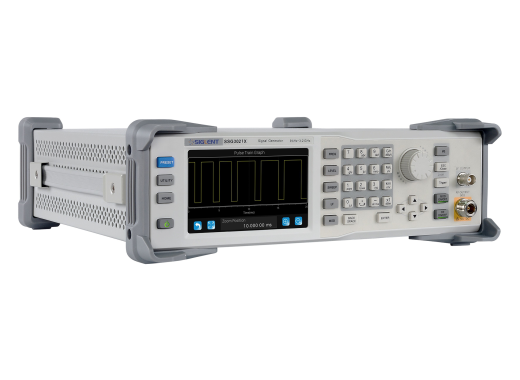

Siglent SSG3021X RF signaalgenerator
Details
De Siglent SSG3021X RF signaalgenerator behoort tot de SSG3000X serie en heeft een bandbreedte (CW) van 9 kHz - 2.1 GHz.
De SSG3000X serie van Siglent is een serie van nieuwe high-end signaalgeneratoren. Deze generatoren beschikken over een zeer grote bandbreedte met een kleine frequentie resolutie. Deze serie biedt alle benodigdheden voor sweep control en normale analoge modulatie zoals AM, FM en PM. Verder bieden deze generatoren ook een functie voor pulse modulation en een pulse generator.
De generatoren kunnen bediend worden via de knoppen en het 5 inch TFT touch-screen display maar ook met muis en toetsenbord. Verder kan de generator extern bestuurd worden via de USB, LAN en optionele GPIB interfaces en is bediening via een web browser op een PC of mobiel interface ook ondersteund. De '-IQE' modellen van deze serie kunnen in samenwerking met een baseband generator zoals de SDG6000X serie van Siglent ook IQ-modulated signals
genereren.
Al met al is deze serie een uitstekende keuze voor R&D, onderwijs en productiedoeleinden.
Modeloverzicht
De modellen in de SSG3000X serie verschillen onderling voornamelijk in de bandbreedte. De belangrijkste specificatie staan overzichtelijk naast elkaar in onderstaande tabel.
| Model | SSG3021X | SSG3021X-IQE | SSG3032X | SSG3032X-IQE |
|---|---|---|---|---|
| Bandbreedte (CW) | 9 kHz - 2.1 GHz | 9 kHz - 2.1 GHz | 9 kHz - 3.2 GHz | 9 kHz - 3.2 GHz |
| Bandbreedte (IQ) | Nee |
10 MHz - 2.1 GHz | Nee |
10 MHz - 3.2 GHz |
| Prijs (incl. BTW) |
Specificaties
| Frequentie resolutie | 0.01 Hz |
| Uitgangsniveau | -110 dBm tot +13 dBm |
| Amplitude resolutie | 0.01 dB |
| Phase noise | -110 dBc/ Hz @ 1 GHz |
| Pulse modulation, on/off ratio | >70 dBc |
| Frequentie sweep Vorm Mode | Triangle, saw-tooth Single, continuous |
| Trigger source | Auto, keyboard, externe connector, bus |
| Referentie frequentie | 10 MHz |
| Uitgangsimpedantie | 50 Ω |
| Interfaces | USB Host/Device, Lan, Optioneel GPIB |
| Display | 5" capacitief touchscreen (800x480) |
| Afmetingen | 338 x 113 x 369 |
| Gewicht | 4.84 kg |
Opties
| USB naar GPIB | Met deze optie kun je jouw functiegenerator middels GPIB besturen. |
Accessoires
De Siglent SSG3021X wordt geleverd met de volgende accessoires:- Quick start
- USB kabel
- Kalibratie certificaat
- Netsnoer
Downloads
| SSG3000X Manual |  (3.4 MB) | Download |
| SSG3000X Datasheet | (1.68 MB) | Download |
