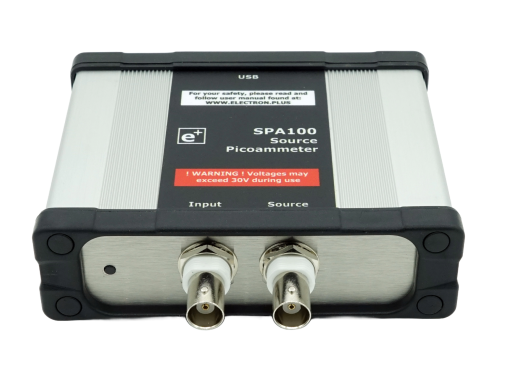

SPA100 source-picoammeter
Details
SPA100 source-picoammeter meet kleine stromen (2mA tot 200pA) en heeft een geïntegreerde spanningsbron voor biasing-experimenten. Dit instrument heeft vele toepassingen, van het meten van hoogwaardige weerstanden (tot 40TΩ), diode-lektests, uitlijnen van elektronenbundels, materiaalkunde enzovoort.
De SPA100 wordt aangesloten op (en gevoed door) een PC via USB en wordt bestuurd door de gratis software. Gegevens kunnen in real-time bekeken worden en er kan een grafiek van gemaakt worden. Ook kunnen gegevens automatisch opgeslagen worden in CSV-bestanden voor latere analyse.
De SPA100 wordt aangesloten via algemeen verkrijgbare 50Ω BNC-connectoren en de voorkant (picoammeter en spanningsbron) is intern opto-geïsoleerd van het chassis/USB-aarde.
Als je meer bronnen nodig hebt voor je picoammeter, kijk dan eens naar de SPA 120!
Specificaties
| Ingang | ± 2 mA tot ± 200 pA (8 bereiken) |
| Nauwkeurigheid en resolutie |
± 0,1%; < 20 nA (± 2 mA ingang) ± 0,1%; < 2 nA (± 200 μA ingang) ± 0,2%; < 200 pA (± 20 μA ingang) ± 0,2%; < 20 pA (± 2 μA ingang) ± 0,2%; < 200 pA (± 20 μA ingang) ± 0,5%; < 2 pA (± 200 nA ingang) ± 0,5%; < 200 fA (± 20 nA ingang) ± 1,0%; < 20 fA (± 2 nA ingang) ± 1,5%; < 2 fA (± 200 pA ingang) |
| Sample rate | 2 Hz (18bit) 10 Hz (16bit) |
| Instelbare filter | 1 sample tot 64 samples |
| Uitgangsspanning | -40 V tot 40 V |
| Uitgangsweerstand | 2,7 kΩ |
| Weerstandsmeting | 1 kΩ - 40 TΩ |
| Nauwkeurigheid weerstand | > ± 0.5% |
| Connectiviteit | USB (host/apparaat) |
| Afmetingen | 112 x 111 x 35 mm |
| Gewicht | 300 g |
Accessoires
De SPA100 source-picoammeter wordt geleverd met:- 1x USB-kabel
Plus en minpunten
- Weerstandstesten met hoge waarde
- Voeding door USB
- Geen meetsnoeren meegeleverd
