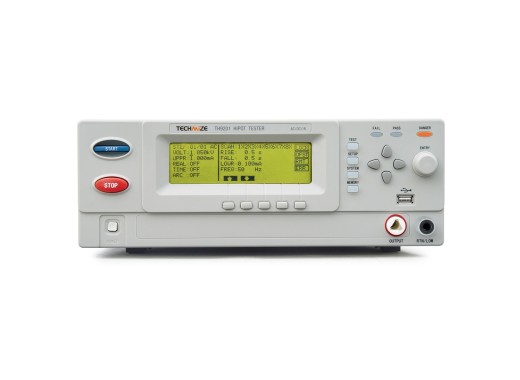

Techmize TH9201 hi-pot-tester
Details
De Techmize TH9201 is een AC/DC Hi-Pot-tester voor veiligheidstests van transformatoren, motoren, huishoudelijke apparaten, elektronische modules en isolatiematerialen. Het toestel combineert vier testfuncties in één: AC withstand-spanning tot 5kV bij 30mA, DC withstand-spanning tot 6kV bij 10mA, isolatieweerstand van 0,1MΩ tot 10GΩ bij 1kV, en een open/short-controle die de meetsnoeren controleert vóór de hoogspanningstest. De Boogdetectie, aardstroomdetectie, een elektrische wand en volledige OVP-, OCP-, OPP- en OTP-bescherming maken deze tester veilig voor gebruik op de productielijn.
Deze Hi-Pot-tester heeft tot 500 programmeerbare teststappen, instelbare stijg- en valtijden en een dot-matrix LCD (240x64) met numeriek toetsenbord en draaiknop, waardoor geautomatiseerde, herhaalbare veiligheidstests snel en intuïtief verlopen. Na elke DC withstand-test of isolatieweerstandstest ontlaadt de TH9201 automatisch het testobject, waarbij eventuele restlading wordt verwijderd voordat de operator het aanraakt. Dankzij de handler- en PLC-signaaluitgangen kan de Hi-Pot-tester start-, stop- en pass/fail-signalen rechtstreeks naar een productielijn sturen, en door een optionele scanner aan te sluiten wordt het testbereik uitgebreid tot 16 kanalen voor producten met meerdere meetpunten.
Optionele interfaces, zoals GPIB en SCAN, zijn beschikbaar voor deze tester. Neem contact met ons op om te bespreken welke opties bij uw testopstelling passen.
Techmize-producten worden gefabriceerd door Tonghui, het bedrijf achter bekende, hoogwaardige producten in de test- en meetindustrie. Met Techmize heeft Tonghui zijn eigen Europese merklijn geïntroduceerd, met lokale service en ondersteuning, waarbij hetzelfde kwaliteitsniveau tegen een eerlijke prijs wordt geboden.
Specificaties
| Testkanalen | 1 |
| Testfuncties | AC withstand-spanning (ACW), DC withstand-spanning (DCW), isolatieweerstand (IR), open/short-controle (OS) |
| AC-uitgangsspanning | 0,05 kV - 5 kV (50 / 60 Hz, sinus) |
| AC-uitgangsstroom | 0,01 mA - 30 mA) |
| AC-uitgangsvermogen | Tot 150 VA (5 kV / 30 mA) |
| DC-uitgangsspanning | 0,05 kV - 6 kV |
| DC-uitgangsstroom | 0,1 µA - 10 mA |
| DC-uitgangsvermogen | Tot 50 VA (5 kV / 10 mA) |
| Isolatieweerstandstest | 0,05 kV - 1 kV, 0,1 MΩ - 10 GΩ (max. 10 mA) |
| Spanningsresolutie | 1 V |
| Nauwkeurigheid diëlektrische sterkte | ±(1 % van aflezing + 5 digits) |
| Stijg-/valtijd | 0,1 s - 999 s, instelbaar |
| Geheugen | 50 bestanden x 100 stappen (in totaal 500 stappen) |
| Beveiliging | OVP, OCP, OPP, OTP |
| Interfaces | USB host, USB device, RS232, PLC, handler |
| Display | Dot-matrix LCD (240x64) |
| Afmetingen | 340 x 120 x 450 mm |
| Gewicht | 15 kg |
Accessoires
De Techmize TH9201 wordt standaard geleverd met:
- 1x Hoogspanningstestkabel
- 1x Aardingskabel
- 1x Testprobe
- 1x RS232-kabel
- 1x Netsnoer
- 2x Reservezekeringen
Downloads
| Techmize TH9201 user manual |  (1.95 MB) | Download |
| Techmize TH9200 series datasheet | (344.04 KB) | Download |
