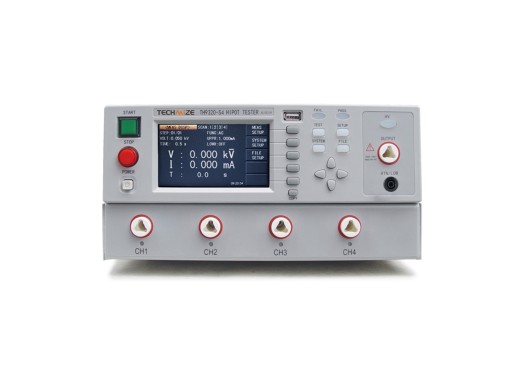

Techmize TH9320-S4 Hi-Pot tester
Details
De Techmize TH9320-S4 is een 4-kanaals scannende hi-pot tester die geschikt is voor het routinematig veiligheidstesten van huishoudelijke apparaten, transformatoren en elektrische assemblages. Daarnaast stuurt een geïntegreerde scaninterface de testspanningen achtereenvolgens naar alle vier de kanalen, zodat meerdere testpunten op één samenstelling in één geautomatiseerde run worden gecontroleerd zonder handmatig herkabelen. Deze tester voert hoogspanningstests uit met AC tot 5kV bij 20mA en DC tot 6kV bij 10mA, meet de isolatieweerstand tot 10GΩ, en controleert elk onderdeel met arcdetectie over negen selecteerbare niveaus. Een sequentie van maximaal twintig teststappen, elk met een van vier testmodi, wordt ingesteld en bewaakt op een groot 4,3" kleur-TFT-display dat spanning, stroom en timing live weergeeft tijdens de test.
Techmize-producten worden geproduceerd door Tonghui, het bedrijf achter bekende kwaliteitsproducten in de test- en meetindustrie. Met Techmize heeft Tonghui een eigen Europese productlijn geïntroduceerd met lokale service en ondersteuning, met dezelfde kwaliteit tegen een eerlijke prijs.
Modeloverzicht
| TH9320 | TH9320-S4 | |
|---|---|---|
| Testkanalen | 1 | 4 |
| Sequentie-teststappen | 5 | 20 |
| Arcdetectie | 0,1 - 20 mA | 9 selecteerbare niveaus |
| Prijs |
Specificaties
| Uitgangsspanningsbereik | AC: 0,05 kV - 5 kV DC: 0,05 kV - 6 kV |
| Uitgangsspanningsresolutie | 1 V |
| Uitgangsspanningsnauwkeurigheid | ±(1% aflezing + 5 V) |
| Max. vermogen | 100 VA |
| Max. stroom | AC: 20 mA DC: 10 mA |
| Uitgangsgolfvorm | Sine, 50 / 60 Hz selecteerbaar |
| Isolatieweerstandsbereik | 0,1 MΩ - 10 GΩ |
| Geheugen | 20 testbestanden |
| Display | 4,3" dot-matrix TFT LCD (480x272) |
| Interfaces | USB device, USB host, RS232C, PLC, handler |
| Afmetingen | 280 x 138 x 420 mm |
| Gewicht | 18 kg |
Accessoires
De TH9320-S4 wordt geleverd met:
- 5x TH90003R meetsnoer
- TH90003C meetsnoer
- Netsnoer
Plus en minpunten
- Groot display
- 20 opgeslagen sequentie-teststappen
- 9 selecteerbare niveaus voor arcdetectie
- Slechts 100VA
Downloads
| Techmize TH9320-S4:S8 datasheet |  (520.71 KB) | Download |
| Techmize TH9320 series programming manual | (1.51 MB) | Download |
| Techmize TH9320 series user manual | (924.31 KB) | Download |
