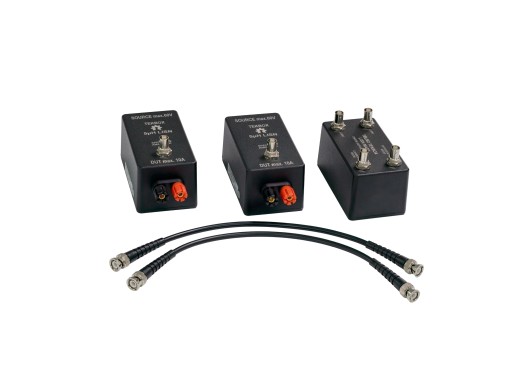

Tekbox DC-LISN-COMBO1B DC LISN set
Details
Met deze Tekbox DC-LISN-COMBO1B set beschikt u over alle componenten om de ruis op de voedingslijn van uw Device Under Test (DUT) te meten. Dankzij de twee meegeleverde TBOH01 DC LISN's en de TBLM02 LISN Mate kan de ruis op een voedingslijn worden geanalyseerd en opgesplitst in de differential en common mode componenten, zoals te zien is in de derde afbeelding.
De meegeleverde LISN's zijn bedoeld voor EMC pre-compliance metingen op de voedingslijn van apparaten die op gelijkstroom werken en hebben een frequentiebereik van 100kHz tot 110MHz. Meer informatie over de afzonderlijke producten is te vinden op de respectievelijke pagina's en datasheets.
Geleverde producten
De set omvat:
- 2x Tekbox TBOH01 DC LISN
- 1x Tekbox TBLM02 LISN Mate
- 1x BNC termination plug
- 2x N-male naar BNC-male 75cm RG58 kabel
- 1x BNC-male naar BNC-male 35cm RG223 kabel
Downloads
| Tekbox TBOH01 user manual |  (1.41 MB) | Download |
| Tekbox TBLM02 user manual | (1006.25 KB) | Download |
