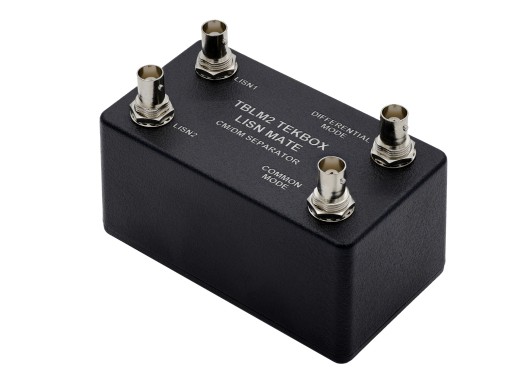

Tekbox TBLM02 LISN Mate
Details
De Tekbox TBLM02 LISN Mate is een apparaat dat gebruikt kan worden in combinatie met een Line Impedance Stabilisation Network. Het ruissignaal dat geanalyseerd wordt met een LISN bestaat uit de combinatie van een 'common mode' en een 'differential mode' component. Met de LISN Mate kunnen deze twee componenten worden gesplitst en geëvalueerd op een aparte BNC-poort.
De LISN Mate wordt, zoals te zien in de tweede afbeelding, aangesloten op de uitgangen van twee LISN's die in de positieve en negatieve voedingslijnen van het te testen apparaat zijn geplaatst. De Mate kan worden aangesloten op een spectrumanalyser om de common en differential signalen te analyseren via de twee andere BNC-poorten.
Specificaties
| Frequentiebereik | 9 kHz - 110 MHz | |
| Max. RF-niveau op elke BNC-poort | 27 dBm | |
| Max. DC-stroom op elke BNC-poort | 30 mA |
Accessoires
De Tekbox TBLM02 LISN Mate wordt geleverd met:
- 2x BNC-male naar BNC-male kabels
Downloads
| Tekbox TBLM02 user manual |  (1006.25 KB) | Download |
