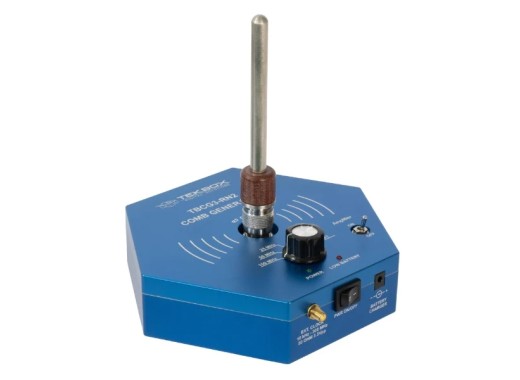

Tekbox TBCG3-RN2 comb generator
Details
De Tekbox TBCG3-RN2 comb generator wordt gebruikt om opstellingen voor uitgestraalde emissies te testen. De comb generator kan worden gebruikt om de prestaties van een antenne of de configuratie van een spectrumanalyser te valideren. De TBCG3-RN2 heeft een draaischakelaar om te kiezen tussen vijf vaste comb frequenties en een externe comb frequentie-ingang met een bereik van 5 kHz tot 200 MHz. Een inschakelbare RF-versterker kan het uitgangssignaal met 20 dB verhogen. De comb generator wordt geleverd met twee monopool antennes, één voor frequenties tot 300-500MHz en één voor hogere frequenties. De batterijen kunnen worden opgeladen met een externe lader en worden niet meegeleverd met de TBCG3-RN2.
Specificaties
| Gekenmerkt frequentiebereik | 5 MHz - 3 GHz |
| Vlakheid van het comb spectrum | 8 dB tot 1,5 GHz; versterker uit 12 dB tot 1,5 GHz; versterker aan |
| Uitgangsimpedantie | 50 Ω |
| Uitgangsvermogen | -5 dBm max. @ 100 MHz Afnemend met 6 dBm bij elke comb frequentie |
| Comb frequenties | 5 MHz, 10 MHz, 25 MHz, 50 MHz, 100 MHz |
| Connectiviteit | N-female (output) SMA-female (input) |
| Voeding | 6 x oplaadbare AA NiMH (niet meegeleverd) |
| Diameter | 180 mm |
| Hoogte | 60 mm |
| Gewicht | 1,25 kg |
Accessoires
De Tekbox TBCG3-RN2 wordt geleverd met:- 1x Externe lader
- 1x 30 cm monopool antenne voor 300-500 MHz
- 1x 10 cm monopool antenne voor hogere frequenties
Downloads
| TBCG3-RN2 manual |  (1.84 MB) | Download |
