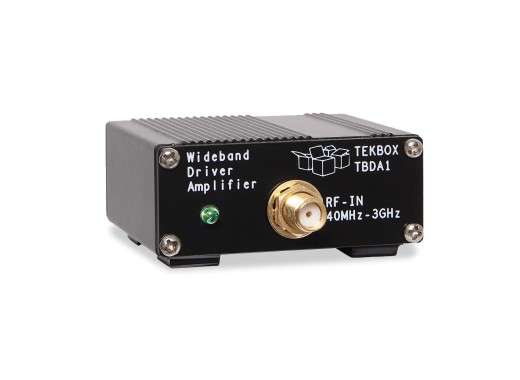

Tekbox TBDA1 breedband driver versterker
Details
De Tekbox TBDA1 breedband driver versterker is beschikbaar in 14dB en 28dB gain en heeft een frequentiebereik van 40 MHz - 3 GHz. Vergeleken met de TBWA2, hebben deze versterkers een groter uitgangsvermogen waardoor ze geschikt zijn voor het versterken van RF-signalen met laag vermogen in EMC pre-compliance testen en om eindversterkertrappen aan te sturen.
Specificaties
| Model | TBDA1/14dB | TBDA1/28dB |
|---|---|---|
| Prijs | ||
| Max. ingangsvermogen | +20 dBm | +6 dBm |
| Gain | 12 dB @ 25 MHZ 13.8 dB @ 50 MHZ 14.2 dB @ 100 MHZ 14.2 dB @ 500 MHZ 14.3 dB @ 1 GHZ 14.3 dB @ 1.5 GHZ 13.7 dB @ 2 GHZ 14.8 dB @ 2.5 GHZ 14.6 dB @ 3 GHZ |
26 dB @ 25 MHz 28.4 dB @ 50 MHZ 28.6 dB @ 100 MHZ 28.6 dB @ 500 MHZ 28.8 dB @ 1 GHZ 28.3 dB @ 1.5 GHZ 27.2 dB @ 2 GHZ 28.5 dB @ 2.5 GHZ 28.9 dB @ 3 GHZ |
| 1 dB output compressie punt | +21.5 dBm @ 40 MHz +22.5 dBm @ 2 GHz |
+21.5 dBm @ 40 MHz +22.5 dBm @ 2 GHz |
| Reverse isolation | -20 dB | -40 dB |
| Noise figure | 3 ... 4 dB | 3.1 ... 4.1 dB |
| Voeding | 4.5 – 5V, typ. 110mA, Mini-USB-B connector | 4.5 – 5V, typ. 210mA, Mini-USB-B connector |
| Max. voedingsspanning | 5.5 V | 5.5 V |
| Connectiviteit | SMA-female N-Male (met behulp van de meegeleverde adapter) |
SMA-female N-Male (met behulp van de meegeleverde adapter) |
| Impedantie | 50 Ω input, 50 Ω output | 50 Ω input, 50 Ω output |
Accessoires
De Tekbox TBDA1 wordt standaard geleverd met:
- 1x SMA-male naar SMA-male kabel (25 cm)
- 1x SMA-male naar N-male kabel (75 cm)
- 1x SMA-female naar N-male coaxiale adapter
- Meetplot
- USB kabel
Plus en minpunten
- Klein formaat
- Geschikt voor EMC pre-compliance testen
Downloads
| Tekbox TBDA1 manual |
 (373.26 KB) |
Download |
