TBWA2_20 specificeert een maximale gain van +20dB, maar zelf gemeten is het +19dB maximaal.
TBWA2_40 specificeert een maximale gain van +40dB, maar zelf gemeten is het +35dB maximaal.
Natuurlijk worden deze maximale gains niet over het hele frequentie gebied gehaald maar dat is eerlijk gespecificeerd.
Dus iets minder gain dan gespecificeerd maar beide breedbandversterkers voldoen goed. Ik ben tevreden.

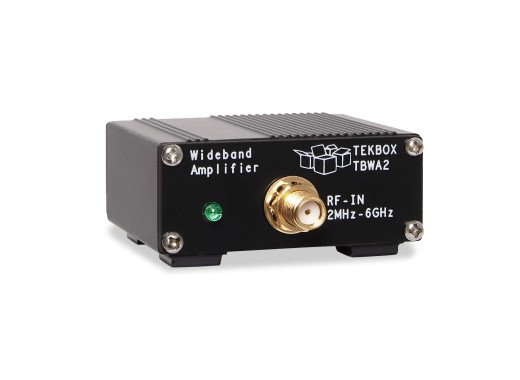

Tekbox TBWA2 breedbandversterker
Details
De Tekbox TBWA2 breedbandversterker is beschikbaar in 20dB en 40dB gain en heeft een frequentiebereik van 1 MHz - 6 GHz. Deze compacte breedbandversterkers zijn ideaal voor het versterken van het uitgangsignaal van een Tekbox EMC near field probe.
In vergelijking met de TBDA1, hebben deze versterkers een groter frequentiebereik waardoor ze geschikt zijn voor het versterken van hoogfrequente signalen in EMC pre-compliance testen.
De versterkers kunnen ook in een set worden gekocht tegen een aanzienlijke korting.
Specificaties
| Model | TBWA2/20dB | TBWA2/40dB |
|---|---|---|
| Prijs | ||
| Max. ingangsvermogen | +10 dBm | -10 dBm |
| Gain | 14.8 dB @ 1 MHZ 20.2 dB @ 10 MHZ 20.2 dB @ 100 MHZ 20 dB @ 500 MHZ 19.8 dB @ 1 GHZ 19 dB @ 2 GHZ 17.6 dB @ 3 GHZ 17.4 dB @ 4.5 GHZ 15.4 dB @ 6 GHZ |
30 dB @ 1 MHz 40.2 dB @ 10 MHZ 40.2 dB @ 100 MHZ 40 dB @ 500 MHZ 39.5 dB @ 1 GHZ 37.6 dB @ 2 GHZ 36.4 dB @ 3 GHZ 34.6 dB @ 4.5 GHZ 34.7 dB @ 6 GHZ |
| 1 dB output compressie punt | +20 dBm @ 2 GHz | +20 dBm @ 2 GHz |
| Reverse isolation | 23 dB | 40 dB |
| Noise figure | 4.5 ... 5 dB @ 2 GHz | 5 dB @ 2 GHz |
| Voeding | 4.5 – 5V, typ. 110mA, Mini-USB-B connector | 4.5 – 5V, typ. 210mA, Mini-USB-B connector |
| Max. voedingsspanning | 5.5 V | 5.5 V |
| Connectiviteit | SMA-female N-Male (met behulp van de meegeleverde adapter) |
SMA-female N-Male (met behulp van de meegeleverde adapter) |
| Impedantie | 50 Ω input, 50 Ω output | 50 Ω input, 50 Ω output |
Accessoires
De Tekbox TBWA2 wordt standaard geleverd met:
- 1x SMA-male naar SMA-male kabel (25 cm)
- 1x SMA-male naar N-male kabel (75 cm)
- 1x SMA-female naar N-male coaxiale adapter
- Meetplot
- USB kabel
Plus en minpunten
- Klein formaat
- Geschikt voor EMC pre-compliance testen
Downloads
Vergelijkbare producten
Nieuwste reviews
Review door Rudolf Moers
Geplaatst op 06-10-2023
