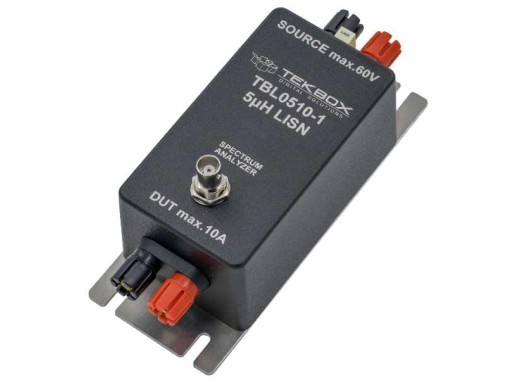

Tekbox TBL0510-1 LISN

Elk elektronisch apparaat dat op de markt wordt gebracht, moet voldoen aan specifieke 'EMC-richtlijnen'. Deze richtlijnen bepalen in hoeverre het te testen apparaat elektromagnetisch interfereert met andere apparaten. Een 'Line Impedance Stabilisation Network' (LISN) is een hulpmiddel dat, in combinatie met een measurement receiver of spectrum analyser, wordt gebruikt om de storing op een voedingslijn te meten. Zoals de naam al aangeeft, zorgt een LISN voor een gestabiliseerde, vaste meetimpedantie, ongeacht de impedantie van de gebruikte stroombron.

De TBL0510-1 is een 5µH LISN die gebruikt kan worden om metingen te doen aan geleide emissie (conducted noise) op de voedingslijn van DC-gevoede apparaten. Deze LISN is ontworpen voor EMC pre-compliance testen in het frequentiebereik van 10kHz tot 400MHz. Bovendien wordt deze LISN geleverd inclusief een aardingsplaat. De TBL0510-1 wordt met twee DC-aansluitingen tussen de spanningsbron en het te testen apparaat (DUT) geplaatst. De geleide ruis wordt met minimaal verlies van de voedingslijn naar de 50Ω BNC-terminal gekoppeld, waarna de interferentie geanalyseerd kan worden met bijvoorbeeld een spectrum analyser. Daarnaast isoleert de LISN zowel het testobject als de BNC-uitgang van ruis afkomstig uit de voedingsbron. De bron- en apparaataansluiting worden hierbij gescheiden door een spoel van 5μH.

Raadpleeg voor meer informatie over metingen met de TBL0510-1 en de geldende EMC-richtlijnen de pdf-documenten onderaan deze pagina. Daarnaast is er pc-software beschikbaar voor een uitgebreide analyse van uw EMC-metingen. Deze software, EMCview, kunt u hier vinden.

Let op! Deze LISN is uitsluitend geschikt voor EMC-tests aan DC-gevoede apparatuur. Voor het testen van enkelfasige AC-gevoede apparaten kunt u gebruikmaken van de TBL5008-2C.

Specificaties

Downloads

Tekbox TBL0510-1 user manual

(1.43 MB)
