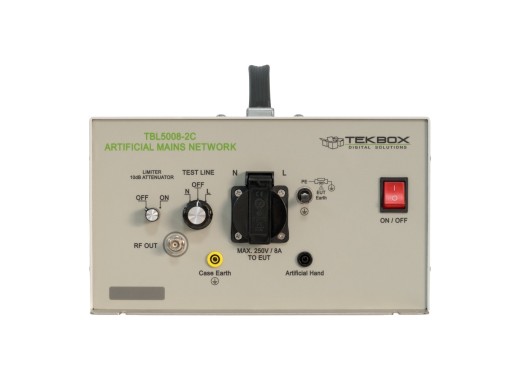

Tekbox TBL5008-2C LISN
Details
De TBL5008-2C is een 50µH LISN die gebruikt wordt om geleide emissie te meten op de voedingslijn van enkelvoudig-fase AC-apparaten. Deze LISN is ontworpen voor EMC pre-compliance tests in het frequentiebereik van 9kHz tot 30MHz.
De TBL5008-2C wordt geplaatst tussen de stroombron en het te testen apparaat. Deze geleide ruis wordt met minimale verliezen aangesloten op de 50Ω BNC-aansluiting, waar de storing kan worden geanalyseerd. Bijvoorbeeld met een spectrumanalyser.
De LISN is uitgerust met een schakelbare begrenzer en verzwakker en een aansluiting voor een kunsthand. De bronaansluiting en de apparaataansluiting zijn gescheiden door een spoel van 5 μH. Bovendien isoleert de LISN het te testen apparaat en de BNC-aansluiting van de ruis die wordt veroorzaakt door de stroombron.
Voor meer informatie over metingen met de TBL5008-2C en EMC-richtlijnen, bekijk de PDF-bestanden onderaan deze pagina. Er is ook pc-software beschikbaar voor het analyseren van EMC-metingen. Deze software, EMCview, is hier te vinden.
Specificaties
| Frequentiebereik | 9kHz - 30MHz |
| Max. spanning | 250V / 50-60Hz (CAT II) |
| Max. stroom | 8A |
| Impedantie | 50Ω (50 µH + 5Ω) |
| Kunstmatige hand | 220pF + 511Ω |
| Begrenzer/Verzwakker | 150kHz tot 30MHz; 10dB |
| Netsnoer | IEC 60320 C13 |
| Afmetingen | 35 x 18 x 41 cm |
| Gewicht | 8 kg |
Plus en minpunten
- Bevat een begrenzer
