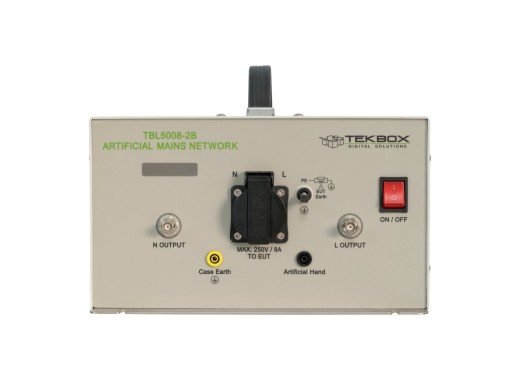

Tekbox TBL5008-2B LISN
Details
De TBL5008-2B is een 50 µH LISN die gebruikt kan worden om geleide ruis te meten op de feed line van single-phase AC-apparaten. Deze LISN is ontworpen voor EMC pre-compliance metingen in het frequentiebereik van 9 kHz tot 30 MHz.
De TBL5008-2B wordt aangesloten tussen de stroombron en het te testen apparaat. Deze geleide ruis wordt met minimale verliezen aangesloten op de 50Ω BNC-aansluiting, waar de storing kan worden geanalyseerd. Bijvoorbeeld met een spectrumanalyser. Tot slot is de TBL5008-2B voorzien van een aansluiting voor een kunsthand.
Meer informatie over het meten met de TBL5008-2B en EMC-richtlijnen is te vinden in de PDF-bestanden onderaan deze pagina. Daarnaast is er ook pc-software beschikbaar voor verdere analyse van EMC-metingen. Deze software, EMCview, is hier te vinden.
Let op! Deze LISN is geschikt voor EMC-tests op AC-apparatuur met enkelfasige netvoeding. Voor tests op DC-apparaten kunt u gebruikmaken van de TBOH01.
Specificaties
| Frequentiebereik | 9 kHz - 30 MHz |
| Max. spanning | 250 V / 50–60 Hz (CAT II) |
| Max. stroom | 8 A |
| Impedantie | 50 Ω ║ (50 µH + 5 Ω) |
| Kunstmatige hand | 220 pF + 511 Ω |
| Netsnoer | IEC 60320 C13 |
| Afmetingen | 35 x 18 x 41 cm |
| Gewicht | 8 kg |
Plus en minpunten
- Geen begrenzer
- Geen schakelaar
Downloads
| TBL5008-2B user manual |  (1.61 MB) | Download |
