Tekbox TBL0550-1 - DC LISN 60V 50A
Details

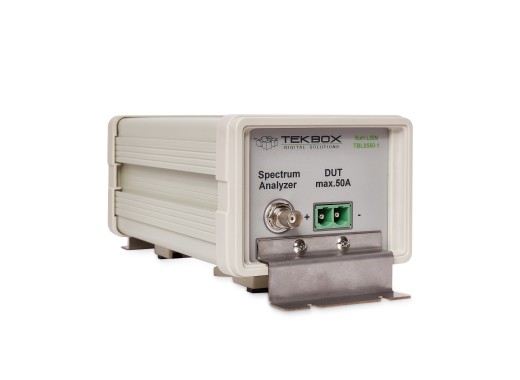

De Tekbox TBL0550-1 is een LISN (Line Impedance Stabilization Network) die gebruikt kan worden om metingen te doen aan de 'conducted noise' op de voedingslijn van DC-gevoede apparaten. Deze LISN is ontworpen om EMC pre-compliance testen te doen in het frequentie bereik van 150 kHz tot 110 MHz. De TBL0550-1 kan het DUT (Device Under Test) voorzien van een maximale DC stroom van 50 A. De aansluiting van de voeding en van het DUT worden ontkoppeld door een spoel van 5 µH. De 1μF condensator kan intern worden losgekoppeld door het verwijderen van een jumper.
De LISN wordt aangesloten op de voedingslijn van een DUT. De ruis die ontstaat op deze voedingslijn kan d.m.v. een spectrum analyser op de BNC connector gemeten worden. Twee Tekbox TBL0550-1 in combinatie met de Tekbox LISN Mate zorgen ervoor dat niet alleen de 'common mode', maar ook de 'differential mode' van de ruis gemeten kan worden. De TBL0550-1 voldoet aan de EMC-richtlijnen CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F en ISO11452-4 met beperkingen DO-160/ED-14G en ISO 7637-2.
Specificaties
| Frequentie bereik | 100 kHz - 150 MHz |
| Max. spanning | 60 V DC |
| Max. stroom | 50 A (70A voor 3min) |
| DC weerstand | < 9 mΩ voeding+ naar DUT+; < 2 mΩ voeding- naar DUT- |
| Connectiviteit | BNC, high current plug/screw terminals: Phoenix contact |
| Afmetingen | 120 x 100 x 225 mm |
| Gewicht | 1.6 kg |
Accesoires
De Tekbox TBL0550-1 wordt geleverd inclusief:
- BNC naar N RG232 kabel
- Connectors
- Ground brackets
Plus en minpunten
- Hoge stroom
- Lage DC weerstand
Downloads
| Tekbox TBL0550-1 manual |  (834.7 KB) | Download |
