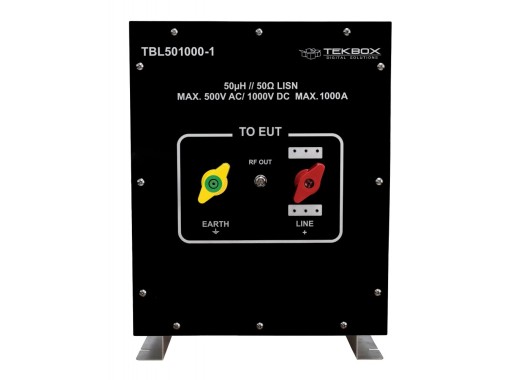

Tekbox TBL501000-1 LISN
Details
De Tekbox TBL501000-1 is een 50µH, 1000A LISN voor geleide-emissiemetingen aan AC/DC-apparatuur met een hoog vermogen. De LISN is ontworpen volgens CISPR 16-1-2, biedt een gedefinieerde impedantie op de voedingslijn en maakt de storing op de EUT-aansluitingen beschikbaar op de RF-uitgang, waar deze met een spectrumanalyser of EMI-ontvanger gemeten kan worden. De LISN heeft een bandbreedte van 100kHz tot 30MHz en een bedrijfsspanning tot 1000V DC of 500V AC.
De TBL501000-1 kan een stroom tot 1000A continu verwerken wat voor serieuze hitte kan zorgen. Daarom is het apparaat van actieve ventilatorkoeling voorzien, waar een externe voeding voor nodig is. Zonder deze ventilatorkoeling zijn metingen tot 500A continu mogelijk. Met de Tekbox LISN Mate kunnen twee van deze LISN's tegelijkertijd gebruikt worden. Met deze dubbele LISN-opstelling zijn zowel common-mode- als differential-mode-storingen te meten.
Specificaties
| Bandbreedte | 100 kHz - 30 MHz |
| Max. spanning | 0 - 1000 V DC; 0 - 500 V AC (50/60 Hz) |
| Max. stroom | 1000 A continu met ventilator AAN 500 A continu zonder ventilator |
| Impedantie | 50 Ω // 50 µH |
| DC-weerstand | < 3 mΩ |
| Aansluitingen | RF-uitgang, EUT- en SOURCE-hoogstroomvleugelklem M16 x 1,5 |
| Aardaansluiting | Onbedekt roestvrijstalen profiel met montagesleuven |
| Afmetingen | 48 x 60 x 66 cm |
| Gewicht | 70 kg |
Accessoires
De TBL501000-1 wordt geleverd met:
- 75cm N-male naar N-male RG232-kabel
- Netsnoer
Plus en minpunten
- Hoge stroomsterkte
- Mogelijkheid om twee LISN’s te combineren voor het meten van de differentiële modus
- Handige aansluiting op het aardvlak
Downloads
| TBL501000-1 user manual |  (995.94 KB) | Download |
