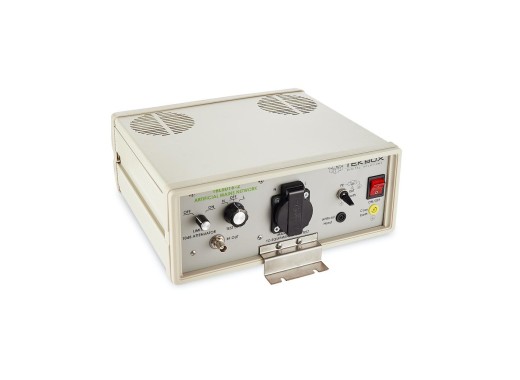

Tekbox TBL5016-2 LISN
Details
De TBL5016-2 van Tekbox is een Line Impedance Stabilization Network gemaakt voor het meten van lijngeleide interferentie in EMC pre-compliance testen in het frequentiegebied van 9 kHz - 30 MHz, wat valt binnen de CISPR16 standaard. Deze LISN is ontworpen voor het testen van eenfasige AC gevoede apparatuur met spanningen tot 240 V en stromen tot 16 A. De TBL5016-2 is uitgerust met een limiter/attenuator en een "artificial hand" aansluiting.
Specificaties
| Frequentiebereik | 9 kHz - 30 MHz |
| Max. spanning | 240 V / 50-60 Hz (CAT II) |
| Max. stroom | 16 A |
| Impedantie | 50 Ω ║ (50 µH + 5 Ω) |
| Artificial hand | 220 pF + 511 Ω |
| Limiter/Attenuator | 150 kHz to 30 MHz; 10 dB |
| Connectiviteit | 50 Ω BNC |
Accessoires
De Tekbox TBL5016-2 wordt geleverd met:
- Netsnoer
- BNC-male naar N-male coaxiale kabel (75 cm)
Plus en minpunten
- Bevat een limiter
Downloads
| TBL5016 2 manual |  (1.06 MB) | Download |
