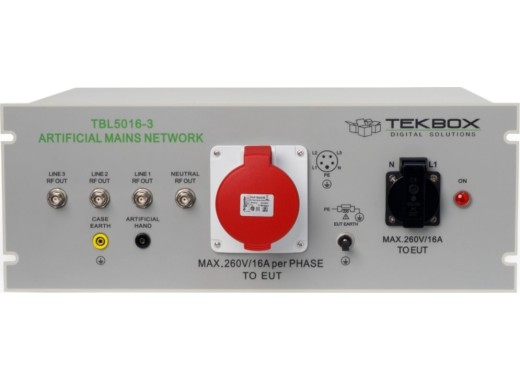

Tekbox TBL5016-3 LISN
Details
De Tekbox TBL5016-3 is een Line Impedance Stabilization Network gemaakt voor het meten van lijngeleide interferentie in EMC pre-compliance tests in het frequentiebereik van 9 kHz - 30 MHz, wat binnen de CISPR16 standaard valt. Deze LISN is ontworpen voor het testen van zowel 3-fase als 1-fase AC gevoede apparatuur met spanningen tot 450/260 V en stroom tot 16 A. De LISN kan conducted noise meten op elke fase en op de neutrale geleider, die ook beide aparte RF uitgangen hebben. Bovendien is de TBL5016-3 uitgerust met een artifical hand aansluiting.
Als u een LISN zoekt die meer stroom kan geleiden, kijk dan eens naar de 32A versie van deze LISN.
Specificaties
| Frequentiebereik | 9 kHz - 30 MHz |
| Max. spanning | 450/ 260 V / 50-60 Hz (CAT II) |
| Max. stroom | 16 A |
| Impedantie | 50 Ω ║ (50 µH + 5 Ω) |
| Artificial hand | 220 pF + 511 Ω |
| Connectiviteit | 50 Ω BNC |
| Afmetingen | 520 x 470 x 180 mm |
| Gewicht | 21 kg |
Accessoires
De Tekbox TBL5016-3 wordt geleverd met:
- Netsnoer
- RG223 BNC-male naar N-male coaxiale kabel (100 cm)
- 3x 50 Ω aansluiting
- TBHPF1-9kHz high pass filter
Plus en minpunten
- Zowel 3-fase als 1-fase
- Gescheiden RF-uitgangen
- Geen ingebouwde begrenzer
Downloads
| Tekbox TBL5016-3 user manual |  (1.08 MB) | Download |
