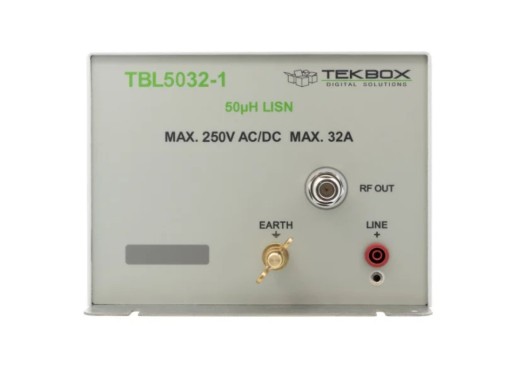

Tekbox TBL5032-1 LISN
Details
De Tekbox TBL5032-1 is een eenfasige 32A LISN(Line Impedance Stabilisation Network) ontworpen voor het meten van geleide stoorspanning op de voedingslijnen van DC- en AC-apparaten. Deze LISN is ontworpen voor het uitvoeren van EMC pre-compliance tests in het frequentiebereik van 10kHz tot 100MHz. De TBL5032-1 kan een Device Under Test (DUT) voeden met een maximale continue stroom van 32A. De aansluiting van de voeding en de DUT wordt ontkoppeld door een 50µH spoel, wat zorgt voor stabiele impedantiecondities tijdens de meting.
De LISN kan worden geconfigureerd als een 50Ω/50µH LISN voor CISPR 16-1-2-normen of als een 50Ω/50µH+5Ω LISN voor MIL-STD-461G-normen door een hoogstroomjumper te plaatsen of te verwijderen. Twee Tekbox TBL5032-1's in combinatie met de Tekbox LISN Mate maken het mogelijk om zowel common-mode als differential-mode stoorspanning te analyseren.
Een kalibrator die geschikt is voor de TBL5032-1 LISN is de TBL5032-1-CAL.
Specificaties
| Frequentiebereik | 10 kHz - 100 MHz |
| Max. spanning | 500 V DC / 270 V AC (50 / 60 Hz) / 120 V AC (400 Hz) |
| Max. stroom | 32 A (continu) |
| DC-weerstand | 25 mΩ |
| Aansluitingen | N-female, 4 mm banaanstekkers |
| ISN-type | V-AMN (50 Ω / 50 µH + 5 Ω of 50 Ω / 50 µH) |
| Afmetingen | 205 x 155 x 360 mm |
| Gewicht | 3 kg |
Accessoires
De Tekbox TBL5032-1 wordt geleverd met:
- 1x N-male naar N-male kabel van 75cm
Plus en minpunten
- Voldoet aan zowel de CISPR 16-1-2- als de MIL-STD-461G-normen
- Geen pre-filter
Downloads
| Tekbox TBL5032-1 user manual |  (1.77 MB) | Download |
