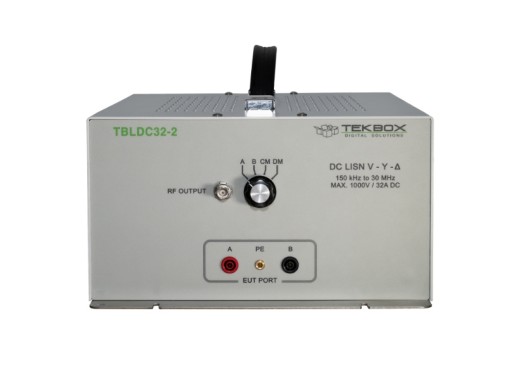

Tekbox TBLDC32-2 LISN
Details
De Tekbox TBLDC32-2 is een 9kHz-30MHz DC LISN (Line Impedance Stabilization Network). De TBLDC32-2 kan worden gebruikt voor het meten van conducted emissions op DC-lijnen, volgens de CISPR 16-1-2 en CISPR 11 standaard. Het apparaat kan ook worden gebruikt voor het meten van storingen aan de DC-zijde van omvormers en vergelijkbare DC-apparatuur. De TBLDC32-2 is geschikt voor apparaten met voedingsspanningen tot 1000V en 32A. De draaischakelaar aan de voorzijde van het apparaat maakt het eenvoudig om te schakelen tussen common mode- en differentiële emissiemetingen. De TBLDC32-2 is uitgerust met air core inductors.
Let op: bij het gebruik van deze LISN zonder een transient limiter en bij het testen van AC-gevoede producten, wordt sterk aanbevolen om de ingang van de aangesloten analysator te beschermen met een high-pass filter, zoals de Tekbox TBHPF1-150kHz high-pass filter.
Specificaties
| Bandbreedte | 9 kHz - 30 MHz |
| Max. spanning | 1000 V |
| Max. stroom | 32 A |
| Impedantie | 150 ± 30 Ω |
| DC-weerstand | 80 mΩ per pad, typisch |
| Connectiviteit | 50 Ω BNC |
| Afmetingen | 282 x 150 x 480 mm |
| Gewicht | 9 kg |
Downloads
| LISN - Basics and overview |  (1.96 MB) | Download |
| Tekbox TBLDC32 - Manual | (2.12 MB) | Download |
