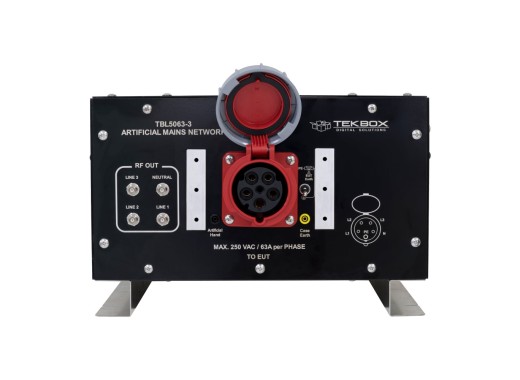

Tekbox TBL5063-3 LISN
Details
De Tekbox TBL5063-3 is een LISN, ontworpen voor het meten van geleide emissies van enkelfasige en driefasige AC-gevoede apparaten. Deze LISN is ontwikkeld voor EMC pre-compliance metingen in het frequentiebereik van 9kHz tot 30MHz, conform de CISPR 16-1-2 norm. De LISN is geschikt voor metingen aan apparatuur met een voedingsspanning en stroom tot maximaal 690/400V en 63A. De TBL5063-3 maakt het mogelijk om geleide stoorsignalen afzonderlijk te meten op elke fase en op de nulgeleider, die elk beschikt over een eigen RF-uitgang. De LISN is echter niet voorzien van een geïntegreerde high-passfilter om resterende 50 Hz-netspanning op de RF-uitgang te onderdrukken. Daarom wordt een externe TBHPF1-9kHz high-pass filter standaard meegeleverd. Daarnaast is de TBL5063-3 uitgerust met een artificial hand"-aansluiting voor het uitvoeren van stoormetingen aan handheld apparaten.
Specificaties
| Frequentiebereik | 9 kHz - 30 MHz |
| Max. spanning | 690 / 400 V / 50-6 0Hz (CAT II) |
| Max. stroom | 63 A |
| Impedantie | 50 Ω ║ (50 µH + 5 Ω) |
| Artificial hand | 220 pF + 511 Ω |
| Aansluitingen | 50 Ω BNC |
| Afmetingen | 97 x 50 x 30 cm |
| Gewicht | 51 kg |
Accessoires
De Tekbox TBL5063-3 wordt geleverd met:
- 1x Voedingskabel
- 1x RG223 BNC-male naar N-male coaxkabel (100cm)
- 3x 50Ω afsluitweerstand
- 1x TBHPF1-9kHz high-pass filter
Plus en minpunten
- Zowel 3-fasig als 1-fasig
- Gescheiden RF-uitgangen
- Geen ingebouwde begrenzer
- Geen geïntegreerd high-pass filter
Downloads
| Tekbox TBL5063-3 user manual |  (1.54 MB) | Download |
