Tekbox TBLC08 - AC LISN 240V 8A

Elk elektronisch apparaat dat op de markt komt moet voldoen aan bepaalde 'EMC-richtlijnen'. Deze richtlijnen hebben betrekking op de mate waarin het te testen apparaat elektromagnetisch interfereert met andere apparaten. Een 'Line Impedance Stabilisation Network' (LISN) is een apparaat dat gebruikt wordt om, in combinatie met een measurement receiver of spectrum analyser, metingen te doen aan de interferentie op een voedingslijn. Zoals de naam al aanduidt, brengt een LISN een gestabiliseerde vaste metingsimpedantie tot stand, ongeacht van de impedantie van de stroombron.

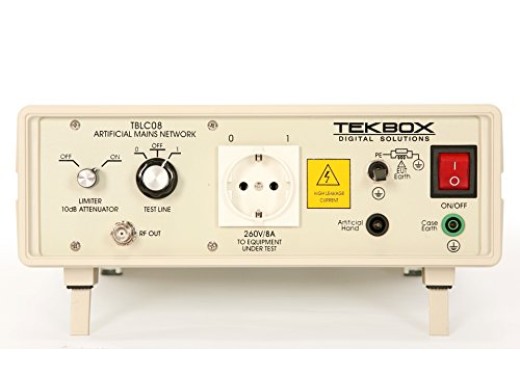

De TBLC08 is een 50 uH LISN die gebruikt kan worden om metingen te doen aan de 'conducted noise' op de voedingslijn van single phase AC-gevoede apparaten. Deze LISN is ontworpen om EMC pre-compliance testen te doen in het frequentiebereik van 9 kHz tot 30 MHz. De TBLC08 wordt tussen de stroombron en het te testen apparaat aangesloten en de conducted noise kan gemeten worden ten opzichte van de fase- en neutrale lijn. Deze conducted noise wordt, met minimale verliezen, naar de 50Ω BNC terminal gekoppeld waar de interferentie geanalyseerd kan worden met bijvoorbeeld een spectrum analyser.
De TBLC08 is uitgerust met een schakelbare limiter en attenuator en een connectie voor een zogeheten 'artificial hand'. De bron aansluiting en de apparaat aansluiting worden ontkoppeld door een inductor van 5 μH. Verder isoleert de LISN het te testen apparaat en de BNC terminal van de ruis die wordt veroorzaakt door de stroombron.

Voor meer informatie over meten met de TBLC08 en EMC-richtlijnen kunt u de PDF's onderaan deze pagina raadplegen. Verder is er ook PC software om EMC metingen verder mee te analyseren. Deze software, EMCview, vindt u hier.

Let Op Deze LISN is geschikt voor EMC testen aan single phase AC-gevoede apparaten. Voor testen aan DC-gevoede apparaten kunt u de TBOH01 gebruiken.

Specificaties

Frequentiebereik	9 kHz - 30 MHz
Max. spanning	240 V / 50-60 Hz (CAT II)
Max. stroom	8 A
Impedantie	50 Ω ║ (50 µH + 5 Ω)
Artificial hand	220 pF + 511 Ω
Limiter/Attenuator	150 kHz to 30 MHz; 10 dB
Netsnoer	IEC 60320 C13
