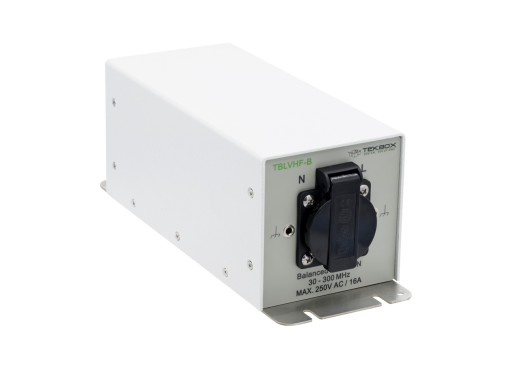

Tekbox TBLVHF-B gebalanceerde VHF LISN
Details
De Tekbox TBLVHF-B is een LISN (Line Impedance Stabilisation Network) voor EMC-metingen aan apparatuur die werkt in het frequentiebereik van 30MHz tot 300MHz, met een maximale spanning van 250V en een maximale stroom van 16A. Deze LISN wordt toegepast bij EMC pre-compliance testen om geleide emissies op de voedingslijn van DC- en AC-gevoede apparaten te meten.
De LISN wordt in serie in de voedingslijn van het EUT geplaatst. Hiermee kunnen ongewenste storingen op de voedingsaansluitingen van het EUT nauwkeurig worden gemeten met een spectrum analyser of meetontvanger. De TBLVHF-B is geschikt voor EUT's met of zonder beschermingsaarde en biedt een gedefinieerde, symmetrische lijnimpedantie voor een stabiele en reproduceerbare meetopstelling.
Specificaties
| Impedantie | 50 Ω |
| Frequentiebereik | 30 MHz – 300 MHz |
| Max. spanning | 250 V |
| Max. stroom | 16 A |
| Aansluiting | 4mm banaanstekker |
| Afmetingen | 150 x 150 x 30 mm |
| Gewicht | 2,0 kg |
Accessoires
De TBLVHF-B wordt standaard geleverd met:
- 1x 16A cold-apliance kabel
Downloads
| Tekbox TBVHF-B user manual |  (517.08 KB) | Download |
