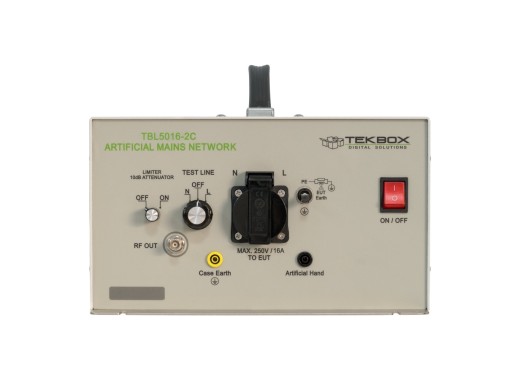

Tekbox TBL5016-2C LISN
Details
De TBL5016-2C is een 50 µH LISN die wordt gebruikt om geleide emissie te meten op de voedingslijn van enkelvoudig-fase AC-apparaten. Deze LISN is ontworpen voor EMC pre-compliance tests in het frequentiebereik van 9 kHz tot 30 MHz.
De TBL5016-2C wordt geplaatst tussen de stroombron en het te testen apparaat. Deze geleide ruis wordt met minimale verliezen aangesloten op de 50Ω BNC-aansluiting, waar de storing kan worden geanalyseerd. Bijvoorbeeld met een spectrumanalyser.
De TBL5016-2C is uitgerust met een schakelbare begrenzer en verzwakker en een aansluiting voor een kunsthand. De bronaansluiting en de apparaataansluiting zijn gescheiden door een spoel van 5 μH. Bovendien isoleert de LISN het te testen apparaat en de BNC-aansluiting van de ruis die wordt veroorzaakt door de stroombron.
Meer informatie over meten met de TBL5016-2C en EMC-richtlijnen vindt u in de PDF-documenten onderaan deze pagina. Daarnaast is er PC-software beschikbaar om EMC-metingen verder te analyseren. Deze software, EMCview, vindt u hier.
Specificaties
| Frequentiebereik | 9 kHz - 30 MHz |
| Max. spanning | 250 V / 50-60 Hz (CAT II) |
| Max. stroom | 16 A |
| Impedantie | 50 Ω ║ (50 µH + 5 Ω) |
| Kunstmatige hand | 220 pF + 511 Ω |
| Netsnoer | IEC 60320 C19 |
| Afmetingen | 35 x 18 x 41 cm |
| Gewicht | 10,2 kg |
Plus en minpunten
- Bevat een begrenzer
Downloads
| Tekbox TBL5016-2C user manual |  (12.6 MB) | Download |
