Tekbox TBL5016-2B LISN
Details

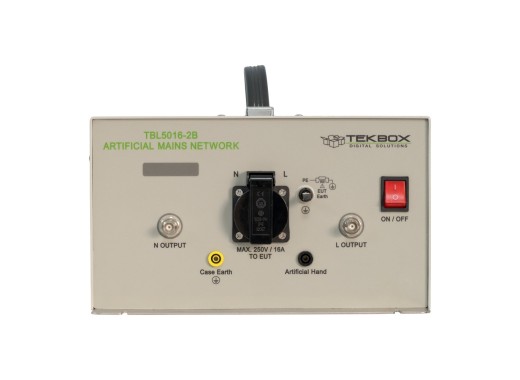

De TBL5016-2B is een 50 µH LISN die wordt gebruikt om geleide emissie te meten op de voedingslijn van enkelvoudig-fase AC-apparaten. Deze LISN is ontworpen voor EMC pre-compliance tests in het frequentiebereik van 9 kHz tot 30 MHz.
De TBL5016-2B wordt geplaatst tussen de stroombron en het te testen apparaat. Deze geleide ruis wordt met minimale verliezen aangesloten op de 50Ω BNC-aansluiting, waar de storing kan worden geanalyseerd. Bijvoorbeeld met een spectrumanalyser.
De TBL5016-2B beschikt over afzonderlijke meetuitgangen per kanaal voor aansluiting op een LISN Mate, verder heeft het apparaat een aansluiting voor een kunsthand. De bronaansluiting en de apparaataansluiting zijn gescheiden door een spoel van 5 μH. Bovendien isoleert de LISN het te testen apparaat en de BNC-aansluiting van de ruis die wordt veroorzaakt door de stroombron.
Meer informatie over meten met de TBL5016-2B en EMC-richtlijnen vindt u in de PDF-documenten onderaan deze pagina. Daarnaast is er PC-software beschikbaar om EMC-metingen verder te analyseren. Deze software, EMCview, vindt u hier.
Let op! Deze LISN is uitsluitend geschikt voor EMC-tests op enkel-fase AC-apparaten. Voor metingen op DC-apparaten kunt u gebruikmaken van de TBOH01.
Specificaties
| Frequentiebereik | 9 kHz - 30 MHz |
| Max. spanning | 250 V / 50-60 Hz (CAT II) |
| Max. stroom | 16 A |
| Impedantie | 50 Ω ║ (50 µH + 5 Ω) |
| Kunstmatige hand | 220 pF + 511 Ω |
| Netsnoer | IEC 60320 C19 |
| Afmetingen | 35 x 18 x 41 cm |
| Gewicht | 10,2 kg |
Plus en minpunten
- Geen begrenzer
- Geen schakelaar
Downloads
| Tekbox TBL5016-2B user manual |  (1.54 MB) | Download |
