7199.5 Incl. 21% BTW: € 7.199,50 Excl. BTW: € 5.950,00
Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE009931

Details

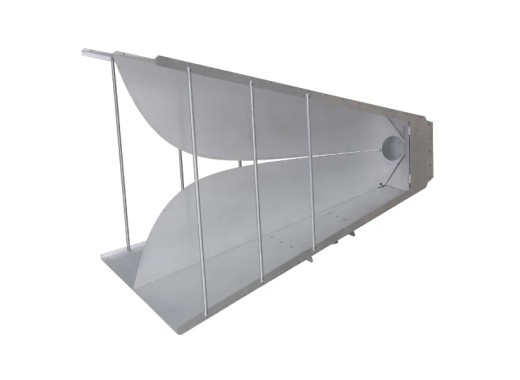

De TBMA9 is een breedband double-ridged MIL-STD-hoornantenne die een stabiele lineaire polarisatie biedt voor frequenties tussen 200MHz en 2000MHz. Deze antenne is ideaal voor het meten van uitgestraalde emissies en immuniteit bij EMC pre-compliance testen. Daarnaast heeft de TBMA9 een VSWR van <2:1 voor frequenties boven 270MHz, een continue vermogensbelastbaarheid van 500W en een piekvermogensbelastbaarheid van 800W. Er is een montage-element van 22mm aanwezig, waarmee de antenne op een statief gemonteerd kan worden. We raden het TBTP6-statief aan.

Specificaties

Type antenneDouble-ridged MIL-STD-hoornantenne
Frequentiebereik200 MHz - 2000 MHz
Nominale impedantie50 Ω
Staandegolfverhouding (VSWR)< 2:1 (f > 270 MHz)
Isotrope versterking bij 3m afstand4,80 dBi - 8,86 dBi
Antennefactor bij 3m afstand11,27 dB/m - 30,13 dB/m
Max. continu RF-ingangsvermogen500 W
Max. piek RF-ingangsvermogen800 W
ConnectorN-type female
Afmetingen94,8 x 95,2 x 70,3 cm
Gewicht16 kg
