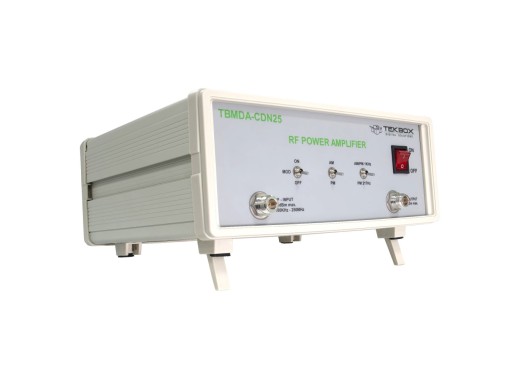

Tekbox TBMDA-CDN25 vermogensversterker
Details
De Tekbox TBMDA-CDN25 is een gemoduleerde vermogensversterker die wordt gebruikt bij EMC-precompliance testen om hoge vermogens- en gemoduleerde signalen te genereren voor het blootstellen van elektronische apparaten of systemen aan verschillende elektromagnetische storingen. De TBMDA-CDN25 wordt gebruikt voor geleide immuniteitstesten met behulp van CDN's en BCI probes. De versterker levert betrouwbare prestaties binnen een frequentiebereik van 100 kHz tot 250 MHz, met een 1 dB compressiepunt tot 25 W. Bovendien is deze versterker ontworpen om compatibel te zijn met signaalgeneratoren, trackinggeneratoren en spectrumanalysers.
De TBMDA-CDN25 heeft voldoende versterking om het maximale uitgangsvermogen te bereiken wanneer er een 0 dBm-signaal wordt geleverd door een spectrumanalyser of trackinggenerator. In de PM-modus kan de versterker een 217 Hz-signaal genereren met een duty cycle van 12,5% om TDMA-ruis van mobiele telefoons te simuleren.
Om de output stage te beschermen, is het sterk aan te raden om een ≥ 3dB verzwakker te gebruiken aan de uitgang van de versterker bij het aansturen van near field probes, stroomprobes of elke load met onbekende impedantie.
Specificaties
| Max. ingangsvermogen | +3 dBm |
| Frequentiebereik | 100 kHz - 250 MHz |
| Harmonischen | 2e harmonische, 100MHz, Pout=46 dBm: < -12 dBc typ. 2e harmonische, 100MHz, Pout=40dBm: < -15 dBc typ. 3e harmonische, 100MHz, Pout=46 dBm: < -22 dBc typ. 3e harmonische, 100MHz, Pout=40 dBm: < -22 dBc typ. |
| Duty cycle (PM) | 1 kHz - 50% ±10%, 217 Hz - 12,5% ±20% |
| Afmetingen | 320 x 280 x 130 mm |
| Gewicht | 5,7 kg |
Accessoires
De Tekbox TBMDA-CDN25 wordt geleverd met het volgende:
- 2x 75 cm N-Male naar N-Male kabels
- 1x 6dB verzwakker
- 1x 30dB/50W verzwakker met N-connectoren
- Netsnoer
Plus en minpunten
- Geschikt voor Tekbox CDN's en BCI probes.
- Maakt immuniteitstesten mogelijk met near field probes en TEM Cellen.
Downloads
| Tekbox TBMDA-CDN25 manual |  (818.9 KB) | Download |
