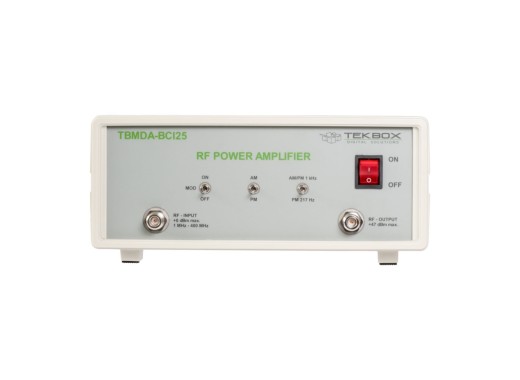

Tekbox TBMDA-BCI25 gemoduleerde vermogensversterker
Details
De Tekbox TBMDA-BCI25 gemoduleerde vermogensversterker levert de modulatie en bandbreedte benodigd voor nauwkeurige immuniteitstesten (volgens ISO 11452-4) met BCI probes. Ontworpen om aangestuurd te worden door een signaalgenerator, een tracking generator (via de interne AM / PM - modulator) of een spectrum analyser, de TBMDA-BCI25 kan testniveaus genereren tot 400mA in het frequentiebereik van 1 MHz tot 400 MHz.
Verder heeft hij voldoende signaalversterking om het maximale uitgangsvermogen te bereiken van 0 dBm, geleverd door een spectrum analyzer tracking generator. In PM-modus kan de versterker ook een 217 Hz signaal met een 12,5% duty cycle genereren om TDMA-ruis van mobiele telefoons te simuleren.
Specificaties
| Max. ingangsvermogen | +0 dBm |
| Frequentiebereik | 1 MHz - 400 MHz |
| 1 dB uitgangscompressiepunt | 1 MHz - +44,1 dBm typ. 100 MHz - +45,2 dBm typ. 400 MHz - +43,6 dBm typ. |
| Harmonics | 2e harmonics, 100 MHz, Pout=45.7 dBm: < -23 dBc typ. 2e harmonics, 100MHz, Pout=40dBm: < -29 dBc typ. 3e harmonics, 100MHz, Pout=45.7 dBm: < -12 dBc typ. 3e harmonics, 100MHz, Pout=40 dBm: < -19 dBc typ. |
| Interne modulatiefrequentie | AM: 1 kHz ±20% PM: 1 kHz ±20%, 217 Hz ±20% |
| Activiteitscyclus (PM) | 1 kHz - 50% ±10%, 217 Hz - 12,5% ±20% |
| Afmetingen | 320 x 280 x 120 mm |
Accessoires
De Tekbox TBMDA-BCI25 wordt geleverd met:
- 2x 75 cm N-Male naar N-Male kabels
- 1x 6dB verzwakker
- 1x 30dB/50W verzwakker met N-connectoren
- Netsnoer
Plus en minpunten
- Hiermee kunnen geleide immuniteitstests met BCI-probes worden uitgevoerd
- Maakt immuniteitstests op basis van straling mogelijk met near field probes en TEM-cellen
- Kan TDMA-ruis van mobiele telefoons simuleren
- Kan beschadigd raken door open of kortgesloten belastingen
Downloads
| Tekbox TBMDA-BCI25 Manual |  (781.42 KB) | Download |
