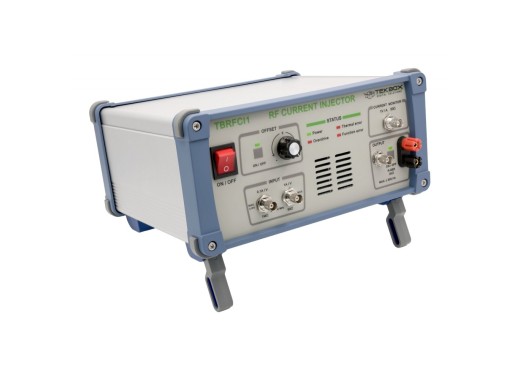

Tekbox TBRFC1 RF-versterker / stroominjector
Details
De Tekbox TBRFCI1 is een vierkwadrants RF-transconductantieversterker, stroominjector en stroombron voor toepassingen die een gecontroleerde stroomaansturing over een breed frequentiebereik vereisen. De uitgang van de TBRFCI1 heeft geen dode zone en kan stroom zowel leveren als opnemen, waardoor de versterker geschikt is voor dynamische belastingstesten, componentkarakterisering en stroominjectietoepassingen.
Met een frequentiebereik van 0Hz tot 50MHz levert de TBRFCI1 tot ±45Vpeak en een maximale lineaire stroom van ±1ARMS. De versterker is inzetbaar als RF-vermogensversterker voor het aansturen van Helmholtz-spoelen of loopantennes, als stroominjector voor het testen van DC-voedingen, als uitgangsversterker voor arbitrary waveform generators, of als algemene dynamische belasting.
Specificaties
| Frequentiebereik | DC tot 50 MHz |
| Transconductantie | 0,1 A/V 1 A/V |
| Stijgtijd | 6 tot 25 ns |
| Ingangsimpedantie | 0,1 A/V-ingang: 1 MΩ 1 A/V-ingang: 50 Ω |
| Max. ingangsniveau | 0,1 A/V-ingang: ±10 V 1 A/V-ingang: ±1 V |
| Offset | Instelbaar; ±45 V / ±1 ARMS |
| Max. uitgangsvermogen | 45 W DC / 31,5 W AC |
| Max. uitgangsspanning | ±45 Vpeak |
| Max. uitgangsstroom | ±1 A DC, 1 ARMS AC |
| Transimpedantie stroommonitor | 1 V/A ±10%, typ. |
| Afmetingen | 300 x 150 x 270 mm |
| Gewicht | 6,6 kg |
Downloads
| TBRFCI1 user manual |  (1.33 MB) | Download |
