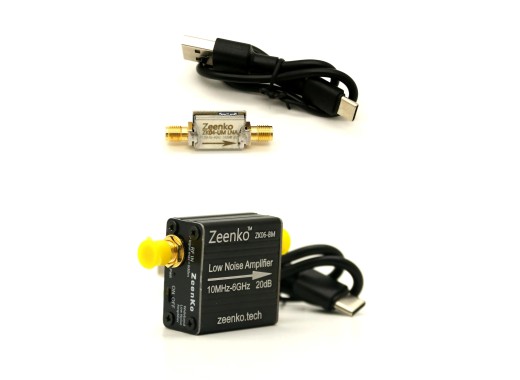

Zeenko low noise RF versterker
Details
De Zeenko BM en UM series zijn RF low-noise versterkers. De UM serie biedt een handig voeding interface, gemiddelde gain, een hoge IP3, en lage ruis. De UM wordt gevoed door middel van USB type-C, en de ingebouwde hoge PSRR LDO kan effectief de vermogens ruis verminderen, wat de ruisvloer verlaagt in vergelijking met andere USB direct-feed modules.
De BM serie is een USB-gevoede RF low-noise versterker met een ingebouwde batterij. Dit model is gebaseerd op de UM serie en beschikt over een batterij en biedt een lager stroomgebruik, wat de versterker geschikt maakt voor draagbaar gebruik. Vergeleken met andere batterij-gevoede versterkers op de markt, heeft de BM serie een plattere en meer consistente gain, een lagere ruis, kleine vormfactor en een langere batterijduur.
Modeloverzicht
| Model | ZK05-UM | ZK06-UM | ZK09-UM | ZK04-BM | ZK05-BM | ZK06-BM | ZK09-BM |
|---|---|---|---|---|---|---|---|
| Frequentie bereik | 100 kHz - 6 GHz | 10 MHz - 6 GHz | 100 kHz - 10 GHz | 100 kHz - 4 GHz | 100 kHz - 6 GHz | 10 MHz - 6 GHz | 100 kHz - 10 GHz |
| Maximale output | 18 dBm | 18 dBm | 13 dBm | 17 dBm | 18 dBm | 18 dBm | 13 dBm |
| Prijs |
Datasheet
Voor meer gedetailleerde specificaties en output niveaus per frequentie, bekijk de datasheet onder aan de pagina. Omschrijvingen van alle eigenschappen genoemd in de datasheet worden in onderstaande tabel gegeven.
| Eigenschap | Omschrijving |
|---|---|
| Frequentie bereik | De LNA kan worden gebruikt binnen dit gespecificeerde bereik. |
| Gain | Versterker gain varieert afhankelijk van de frequentie. |
| NF (noise figuur) | Representeert het noise figuur; lage waarden zijn beter voor de prestatie. |
| OP1dB | Maximaal output niveau voordat 1 dB compressie optreedt. |
| OIP3 | Output derderangs interceptie punt; theoretische indicator van lineariteit. |
| Voedingsstroom | Stroomverbruik, belangrijk voor de benodigde stroombenodigdheden. |
Plus en minpunten
- Compact design
- Gevoed met USB
- Optie met of zonder ingebouwde batterij
Downloads
| Zeenko LNA datasheet |  (58.21 KB) | Download |
