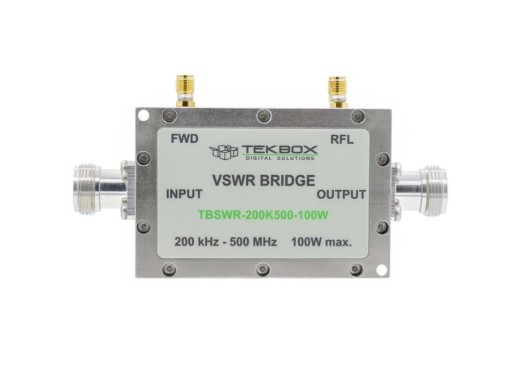

Tekbox TBSWR-200K500 directional coupler 100W
Details
De TBSWR-200K500 brug met hoog vermogen Voltage Standing Wave Ratio (VSWR) is ontworpen voor voorwaartse/achterwaartse vermogensmeting in EMC immuniteitstestopstellingen in het HF- en VHF-bereik. De brug combineert het 200kHz - 500MHz frequentiebereik en de richtingsgevoeligheid van een directionele brug met een lage insertion loss van 0,3dB - 0,7dB en een vermogen van 100W.
Specificaties
| Frequentiebereik | 200 kHz - 500 MHz |
| Max. vermogen | 100 W |
| Insertion loss | 200 kHz – 200 MHz: < 0.3 dB 200 MHz – 500 MHz < 0.7 dB |
| Coupling | 200 kHz – 300 MHz -40 dB ± 0.3 dB 300 MHz – 500 MHz -40 dB ± 1 dB |
| Directivity | 200 kHz – 500 MHz > 20 dB 800 kHz – 50 MHz > 30 dB |
| Impedance | 50 Ω |
| Port matching | > 20 dB |
| Interfaces | N-female (through ports), SMA-female (coupling ports) |
| Afmetingen | 113 x 60 x 35 mm |
| Gewicht | 0,29 kg |
Accessoires
De TBSWR-200K500 wordt standaard geleverd met:
- 2x SMA 50 Ω terminators
- Houten opbergdoos
Downloads
| Tekbox TBSWR 200K500 manual |  (456.86 KB) | Download |
