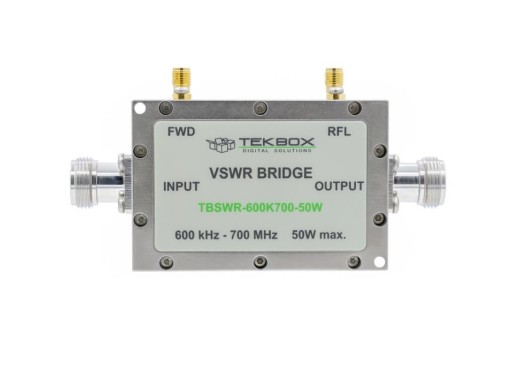

Tekbox TBSWR-600K700 hoog vermogen VSWR brug
Details
De TBSWR-600K700 brug met hoog vermogen Voltage Standing Wave Ratio (VSWR) is ontworpen voor voorwaartse/achterwaartse vermogensmeting in EMC immuniteitstestopstellingen met een HF- en VHF-bereik.
De brug combineert het frequentiebereik van 600kHz tot 700MHz en de richtingsgevoeligheid van een directionele brug met een lage insertion loss van 0,7 dB - 1,5 dB en een vermogen van 50W.
Specificaties
| Frequentiebereik | 600 kHz - 700 MHz |
| Max. vermogen | 50 W |
| Insertion loss | 200 kHz – 100 MHz: < 0.7 dB 100 MHz – 700 MHz < 1.5 dB |
| Coupling | 300 kHz – 700 MHz -30 dB ± 0.5 dB |
| Directivity | 600 kHz – 700 MHz > 20 dB 10 MHz – 500 MHz > 30 dB |
| Impedance | 50 Ω |
| Port matching | > 20 dB |
| Interfaces | N-female (through ports), SMA-female (coupling ports) |
| Afmetingen | 113 x 60 x 35 mm |
| Gewicht | 0,29 kg |
Accessoires
De TBSWR-600K700 wordt standaard geleverd met:
- 2x SMA 50Ω terminators
- Houten opbergdoos
Downloads
| Tekbox TBSWR 600K700 manual |  (493.99 KB) | Download |
