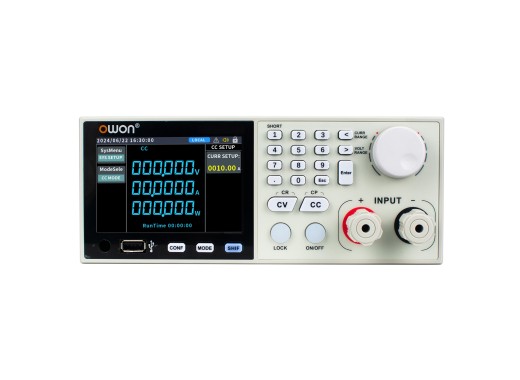

Owon OEL8511B electronic load
Details
De OWON OEL8511B maakt deel uit van de OEL8500-serie elektronic loads, dit is een serie van budget electronic loads. De OEL8511B kan tot 200W leveren, met een maximale stroom van 20A en een ingangsspanning tot 150V.
Deze elektronic load biedt opvallend veel functionaliteit voor zijn prijsklasse, waaronder een instelbare slew rate tot 2A/μs, een dynamische modus tot 5kHz, remote sense-compensatie en bescherming tegen omgekeerde polariteit—zodat het apparaat niet beschadigd raakt als je per ongeluk + en − omwisselt. Een opvallend kenmerk dat je zelden ziet bij elektronic loads, is dat je direct banaanstekkers in de voorkant van het apparaat kunt steken. Daarnaast beschikt de load over diverse testmogelijkheden zoals een batterij-ontlaadtest, OCP-test en OPP-test. Hiermee kun je eenvoudig controleren of de OCP of OPP van andere apparaten correct functioneren. Tot slot is de elektronic load uitgerust met een helder 3.9-inch LCD-scherm met een resolutie van 1mV/1mA en kan het apparaat aangestuurd worden via RS232 of USB.
Modeloverzicht
| Model | Vermogen | Ingangsspanningsbereik | Ingangsstroombereik | Prijs |
|---|---|---|---|---|
| OEL8511 | 200 W | 0 - 150 V | 0 - 20 A | |
| OEL8511B | 200 W | 0 - 300 V | 0 - 20 A | |
| OEL8511C | 200 W | 0 - 600 V | 0 - 20 A | |
| OEL8512 | 400 W | 0 - 150 V | 0 - 40 A | |
| OEL8512B | 400 W | 0 - 300 V | 0 - 40 A | |
| OEL8512C | 400 W | 0 - 600 V | 0 - 40 A | |
| OEL8513 | 500 W | 0 - 150 V | 0 - 40 A |
Specificaties
| Resolutie | 1 mV / 1 mA (CC / CV) |
| Weerstand | 0.05 Ω - 7.5 Ω |
| Slew rate | 0.01 A/ms - 2000 A/ms |
| Statische modi | CC, CR, CV, CP |
| Dynamische modi | Ja, 5 kHz |
| Beveiliging | OPP, OCP, OVP, OTP, LRV, RVV |
| Interfaces | RS232, USB |
| Display | 3.9" TFT |
| Afmetingen | 215 × 88 × 375 mm |
| Gewicht | 4.2 kg |
Accessoires
De OEL8511B wordt standaard geleverd met:
- Voedingskabel
- Reserve zekering
Downloads
| Owon OEL8500 series datasheet |  (46.6 MB) | Download |
| Owon OEL8500 series manual | (2.05 MB) | Download |
