Owon SPE6103 labvoeding
Details

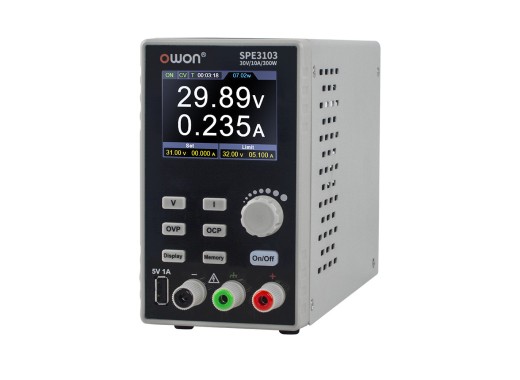

Ter verduidelijking: de SPE6103 ziet er extern vrijwel identiek uit als het afgebeelde product.
De Owon SPE6103 is een zeer compacte enkelkanaals DC bureauvoeding met alle gebruikelijke features zoals over-voltage (OVP) en over-current bescherming (OCP). Het heeft een hoge resolutie van 10mV/1mA. Het display is een 2,8" LCD met hoge resolutie waarop de limietwaardes, ingestelde en huidige waardes worden weergegeven. Met de SPE6103 kunt u de spanning en stroom in real-time volgen, met behulp van grafieken op het display. Je kunt tot vier groepen van uitgangsgolfvormen opslaan en bewerken. De voeding kan met SCPI communiceren via USB. Het is een geweldige, eenvoudige voeding met een slanke vormfactor en veel vermogen voor beginners.
Modeloverzicht
Model | SPE3102 | SPE3103 | SPE6103 |
---|---|---|---|
Spanning | 0.01 - 30 V | 0.01 - 30 V | 0.01 - 60 V |
Stroom | 0.001 - 10 A | 0.001 - 10 A | 0.001 - 10 A |
Vermogen | 200 W | 300 W | 300 W |
Specificaties
Resolutie | 10 mV / 1 mA |
Extra eigenschappen | Automatisch toepassen van instellingen bij inschakelen, USB-poort aan voorzijde |
Geheugen | 4 aanpasbare uitgangsgolfvormen |
Beeldscherm | 2,8" kleuren-LCD, 4 cijfers |
Connectiviteit | USB (SCPI) |
Eleshop geluidsproductie rating | ★ ★ ★ |
Gewicht | 1.5 kg |
Afmetingen | 226 x 82 x 142 mm (LxBxH) |
Accessoires
Alle SPE-serie voedingen worden standaard geleverd inclusief:
- Netsnoer
- USB-kabel
- Zekering
Plus en minpunten
- Erg compact
- SCPI
- Hoorbare ventilator
- Schakelende voeding, dus uitgangsruis
- Werkelijke ruis hoger dan gespecificeerd
Downloads
Owon SPE series brochure |
(991.9 KB) | Download |
Owon SPE series user manual |
(669.25 KB) | Download |
Vergelijkbare producten
Nieuwste reviews
Deze is 60V 10A, maar niet tegelijk: Het maximum is 300W. Dus 10A bij 0-30V, 300W/U bij 30-60V resulterend in 5A bij 60V.
De reden dat dit ding dat kan is omdat ie schakelt: Het is een schakelende voeding met labvoeding eigenschappen. Dat schakelen, dat maakt bepaalde mensen bang voor ruis in circuits waar je mee bezig bent. Ik maak me er niet zo'n zorgen over.
Ik vind het jammer dat ik op een knopje moet drukken om de geleverde spanning en stroom leesbaar (voor mij... = groot) in beeld te krijgen. Standaard begint ie met een grafiek van spanning en stroom tegen de tijd. Jammer is dat de aan/uit aan de achterkant zit. Jammer is dat de "adaptieve fan, gaat pas hard draaien als het nodig is" toch bij nullast al best wel behoorlijk herrie maakt.
Is remote te besturen. Als ik een keer een momentje heb, maak ik een "logger" op een raspberry pi (o.i.d.) om de boel te loggen. Dan kan ik bijvoorbeeld eventueel achteraf nog zien hoeveel Wh ik heb gebruikt.
Al met al een prima labvoeding voor als je wat power nodig hebt, maar niet super-gevoelige schakelingen er aan wil hangen.
Ik vind deze voeding erg fijn, de kleine afmetingen en het volwassen vermogen spreken mij aan.
Ook het (voorkeur) programmeren van de (4 geheugenplaatsen) spanning en stroominstellingen zijn erg handig.
Bijv. M1 is (bij mij) doorlopend instelbaar van 0-60V bij xA
M2 heb ik op een vaste waarde van 5V en xA geprogrammeerd.
M3 staat op 12V en xA.
M4 staat op 24V en xA.
Door het indrukken van de draaiknop rechts selecteer je deze geprogrammeerde waarden.
Ook de spanningsgrafiek in tijd is makkelijk om te zien wat de belasting evt. doet.
Alleen maar lofzang ? Bijna….
De voedingsventilator is duidelijk hoorbaar.
Is het storend ?
Ik vind het voor mezelf eigenlijk niet zo relevant omdat
het een voeding is voor een beperkte (test) tijd.
Ook het aflezen van de geprogrammeerde waarden onder de
memoryknop (M1 t/m M4 zijn wat minder goed
afleesbaar, hier is de kijkhoek een beetje kritisch.
De rest vind ik prima afleesbaar.
De netspannings aan/uit knop bevind zich aan de achterzijde.
Ik geef het apparaat een 9 op een schaal van 10.
Zeker gezien de prijs !
Voor het aan/uit schakelaartje aan de achterkant die de fan ook aan/uit zet, ik gebruik een hue tussenschakelaar, dan kan het slimme huis de ruis van fan uitzetten.
Programmeren via PC moet ik nog proberen.
Instellen middels knoppen gaat prima, kleurendisplay voor weergave van spanning en stroom is ook mooi.
Eventuele aanbeveling voor toekomstige versie is een touchscreen.
Nadeel is de aan-uit schakelaar achterop, daardoor kan hij lastig tussen andere apparaten in staan. En je wilt hem echt wel uitzetten als je hem niet gebruikt want de fan achterin draait continue met geruis ook al wordt de voeding niet belast.
