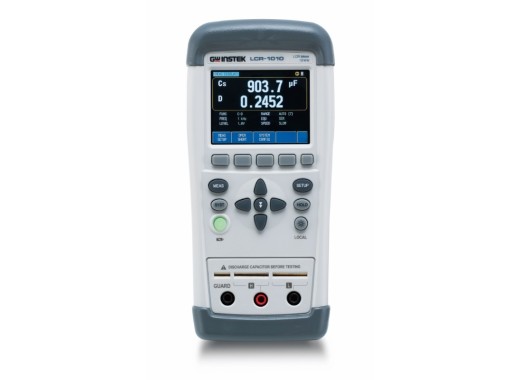

GW Instek LCR-1010
Details
De GW Instek LCR-1010 maakt deel uit van de LCR-1000 serie handmeters en biedt een breed scala aan toepassingen. Het heeft een basisnauwkeurigheid van 0,2% en de testfrequentie kan op dit model worden ingesteld van 50 Hz tot 10 kHz.
De LCR-1000 meters hebben een primair en secundair display met 50.000 counts, waardoor twee meetwaarden tegelijkertijd kunnen worden weergegeven. Hij ondersteunt zowel 2-draads als 5-draads metingen met selecteerbare testspanningen van 0,3Vrms, 0,7Vrms of 1,0Vrms. Verder kan de meter automatisch capaciteit, inductie, weerstand, reactantie, impedantie, kwaliteitsfactor, verliesfactor, fase en DC weerstand meten.
Deze LCR meter kan bediend worden met de knoppen of met het touchscreen. De USB-HID en USB-VCOM aansluitingen maken bediening op afstand mogelijk via PC software of SCPI commando's.
Modellen
De modellen in de LCR-1000 serie verschillen in selecteerbare testfrequenties en meegeleverde accessoires.
| Model | LCR-1010 | LCR-1100 |
| Testfrequentie | 50 Hz / 100 Hz / 120 Hz / 1 kHz / 2 kHz / 10 kHz | 50 Hz / 100 Hz / 120 Hz / 1 kHz / 2 kHz / 10 kHz / 50 kHz / 100 kHz |
| Inclusief test-tang | Nee | Ja |
| Prijs |
Specificaties
| Display resolutie | 50.000 counts |
| Max. weerstand | 100 kΩ |
| Max. capaciteit | 50 mF |
| Temperatuur | 0 - 40 ˚C |
| Testparameters | C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd |
| Testsnelheid | 2,5 keer/s (langzame modus) 10 keer/s (snelle modus) |
| Voeding | 8,4 V lithiumbatterij |
| True-RMS | Geen |
| Data-logging | Ja |
| Display | 50.000 tellingen, 2,8" TFT-LCD |
| Connectiviteit | USB (Type C) |
| Afmetingen | 90 x 195 x 41 mm |
| Gewicht | 0,38 kg |
Accessoires
De LCR-1010 wordt geleverd inclusief:
- Kortsluitbalk (LCR-100)
- Testopstelling Kelvin clip (LCR-101)
- USB kabel type A-C (LCR-205)
- Lithium batterij (LCR-305)
- Draagtas (LCR-503)
- Verklaring van herleidbare kalibratie
Plus en minpunten
- USB ondersteunt SCPI-opdrachten
- Lage maximale testfrequentie
Downloads
| LCR-1000 series datasheet |  (997.86 KB) | Download |
| LCR-1000 series manual | (1.35 MB) | Download |
| DTC sample | (126.04 KB) | Download |
