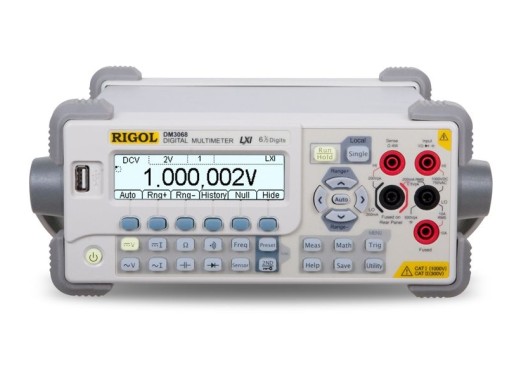

Rigol DM3068 multimeter
Details
De Rigol DM3068 is een 6½ digit true RMS precisie tafelmultimeter om stroom, spanning, capaciteit, weerstand en frequentie te meten.
Deze multimeter kan tot 123 metingen per seconde uitvoeren en ondersteunt USB sticks voor het loggen van metingen. Ook kunnen configuratieinstellingen op de USB stick worden opgeslagen en uitgelezen om snel meerdere meters te configureren. Ook kan deze multimeter op de PC worden aangesloten om met meegeleverde software de instellingen van de multimeter aan te kunnen passen en metingen te weergeven.
Deze multimeters zijn compatibel met SCPI remote control commandos en kunnen daarnaast overweg met de remote control commandos van mainstream multimeters van Fluke en Keysight (Agilent). Hierdoor zijn Rigol DM3000 multimeters makkelijk te integreren in bestaande meetopstellingen. Daarnaast zijn er drivers beschikbaar om de meter te laten communiceren met LabView van NI.
Modeloverzicht
De DM3000 modellen verschillen onderling in de meetnauwkeurigheid en de aanwezige aansluitingen. Voor een uitgebreid overzicht van de verschillen in nauwkeurigheid, zie het kopje "Nauwkeurigheid".
| Model | DM3058E | DM3058 | DM3068 |
| Resolutie | 5½ digits | 5½ digits | 6½ digits |
| True-RMS | ja |
ja |
ja |
| USB device, USB host, RS232 aansluiting |
ja |
ja |
ja |
| LAN, GPIB aansluiting | - | ja |
ja |
| Prijs |
Specificaties
| Sample Rate | 123 samples/s |
| Geheugendiepte | 10 groepen van 2000 readings |
| Resolutie LCD scherm | 265x64 pixels |
| Maximum aantal counts | 2M counts |
| Afmetingen | 107.0 mm×231.6 mm×290.5 mm |
Voor uitgebreide specificaties kunt u de datasheet van DM3068 bekijken.
Nauwkeurigheid
|
|
DM3058E | DM3058 | DM3068 | |
|
Meting Functie
|
Bereik
|
Nauwkeurigheid na 1 jaar
% van meting +% van bereik |
Nauwkeurigheid na 1 jaar
%van aflezing +%van bereik |
Nauwkeurigheid na 1 jaar
%van aflezing +%van bereik |
|
Max. DC-spanning
|
1000 V
|
0.015 + 0.003
|
0.015 + 0.003
|
0.0035+0.0005
|
|
Max. DC-stroom
|
10 A
|
0.055+0.005
|
0.055+0.005
|
0.050+0.005
|
|
Max. AC spanning (RMS)
|
750 V
|
0.20 + 0.05
|
0.20 + 0.05
|
0.06+0.03
|
|
Max. AC-stroom (RMS)
|
10 A
|
0.30+0.10
|
0.30+0.10
|
0.10+0.04
|
Max. weerstand (2-draads en 4-draads)
|
100 MΩ
|
0,020 + 0,003
|
0.020 + 0.003
|
0.010+0.001
|
|
Max. capaciteit
|
10000 uF
|
1 + 0,5
|
1 + 0,5
|
1 + 0,5
|
|
Diode
|
2.4V
|
0,05 + 0,01
|
0,05 + 0,01
|
0.010 + 0.020
|
|
Continuïteit
|
2 kΩ
|
0,05 + 0,01
|
0,05 + 0,01
|
0.010 + 0.020
|
|
Frequentie en Periode
|
200 mV - 750 V
|
0.01+0.003
|
0.01+0.003
|
0.007
|
Accessoires
DM3000 multimeters worden geleverd inclusief:
- meetkabels
- USB kabel
- netsnoer
- CD-Rom met PC Software (Windows XP/Vista/7/8)
Plus en minpunten
- LAN en GPIB aansluiting
