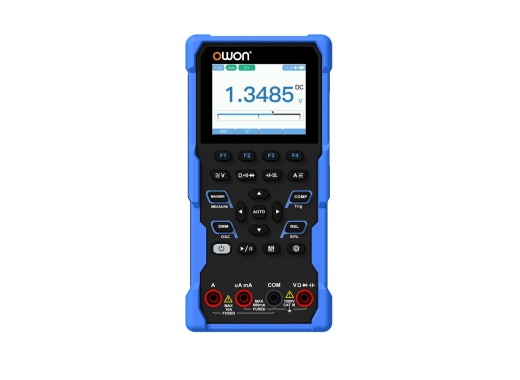

Owon HDS160 handheld oscilloscoop multimeter
Details
De OWON HDS160 is een veelzijdig 2-in-1 apparaat dat zowel een oscilloscoop als een multimeter combineert, waardoor het een essentieel hulpmiddel is voor een breed scala aan toepassingen. De multimeter heeft 60.000 counts, en de oscilloscoop beschikt over een bandbreedte van 1MHz met een samplefrequentie van 5MSa/s. De relatief lage bandbreedte van de oscilloscoop betekent dat deze doorgaans meer wordt gebruikt om signalen te visualiseren dan om exacte metingen uit te voeren. Dit instrument kan automatisch diverse parameters berekenen en testen, zoals Vmax, Vmin, Vp-p, Vgem, Vrms en frequentie. De meter werkt als een True-RMS meter en bevat ook intelligente probe detectie, die de meetwaarden automatisch aanpast op basis van de positie van de ingevoegde probe. Dit voorkomt bedieningsfouten die het apparaat kunnen beschadigen. Daarnaast heeft deze meter een 2,8-inch IPS display en beschikt deze meter over een adaptief display met hoge helderheid en een dual-theme modus met hoog contrast, zodat het scherm duidelijk zichtbaar is in zowel lichte als donkere omgevingen.
Modeloverzicht
| Model | HDS120 | HDS160 |
|---|---|---|
| Display resolutie | 20.000 counts 4 ½ digits | 60.000 counts 5 ¼ digits |
| Frequentie | 1 Hz - 20 MHz | 1 Hz - 60 MHz |
| Max. weerstand | 100 MΩ | 60 MΩ |
| Max. capaciteit | 20 mF | 60 mF |
| Prijs |
Specificaties
| Multimeter | |
| Max. AC spanning | 750 V |
| Max. DC spanning | 1000 V |
| Max. AC stroom | 10 A |
| Max. DC stroom | 20 A |
| True-RMS |
Ja
|
| Andere functionaliteit | Diode, continuity, min/max registratie, piek-/data-hold, automatische uitschakeling, relatieve metingen |
| Oscilloscoop | |
| Bandbreedte | 1 MHz |
| Kanalen | 1 |
| Sample rate | 5 MSa/s |
| Verticale schaal | 30 mV/div - 500 V/div |
| Connectiviteit | USB |
| Display | 2,8" IPS LCD |
| Voeding | 18650 lithium |
| Afmetingen | 93 x 41.5 x 188 mm |
| Gewicht | 0.33 kg |
Accessoires
De HDS160 wordt geleverd met:
- USB-kabel
- Multimeter meetkabels
- Draagtas
Downloads
| Owon HDS100 user manual |  (2.38 MB) | Download |
| Owon HDS100 quick guide | (1.97 MB) | Download |
