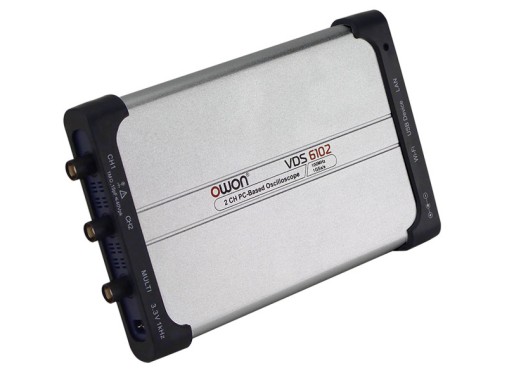

Owon VDS6102A USB oscilloscoop
Details
De Owon VDS6102A is de 2 kanaals 100MHz USB oscilloscoop uit de VDS6000 serie van Owon. De pc oscilloscopen uit de VDS serie kunnen worden verbonden met een computer via USB of via Ethernet.
Wanneer de oscilloscoop via USB is aangesloten op een pc die minimaal 1,5A levert, wordt de stroom van USB afgenomen en is het gebruik van een voedingsadapter niet nodig.
Owon levert pc-software om de oscilloscoop te bedienen en golfvormen te bekijken. Naast de Owon-software is de oscilloscoop ook compatibel met LabVIEW en kan deze worden aangestuurd via het SCPI-protocol.
Modeloverzicht
| Model | VDS6102A | VDS6104A |
|---|---|---|
| Kanalen | 2 | 4 |
| Functie generator | Ja |
Nee |
| Prijs |
Specificaties
| Geheugen | 10Mpts |
| Horizontale schaal | 5ns - 100s/div |
| Maximale spanning | 40V (piek - piek) |
| Sample-rate | Max. 1GSa/s |
| Automatische metingen | Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
| Connectiviteit | USB (Type-C), LAN, Wifi (optioneel) |
| Afmetingen | 190 x 120 x 18mm |
| Gewicht | ~380g |
Functie-generator
| Bandbreedte | 5MHz |
| Sample-rate | 25MSa/s |
| Resolutie | 10 bit |
| Standaard golfvormen | Sinus (0,1Hz - 5MHz), Blok (0,1Hz - 200kHz), Zaagtand (1Hz - 10kHz), Puls (1Hz - 10kHz) |
| Amplitudebereik | 10mVpp - 5Vpp |
| DC-offsetbereik (AC + DC) | ±2,5V |
Accessoires
De Owon VDS6102A wordt geleverd met:
- USB Type-C-kabel
- AC-DC adapter
- BNC kabel
- Probes
- Stroomkabel
Plus en minpunten
- Ondersteund LAN en WiFi
- 1 kanaals functiegenerator ingebouwd
Downloads
| VDS6000 serie datasheet |  (125.64 KB) | Download |
