Rigol DS1052E oscilloscoop
Details

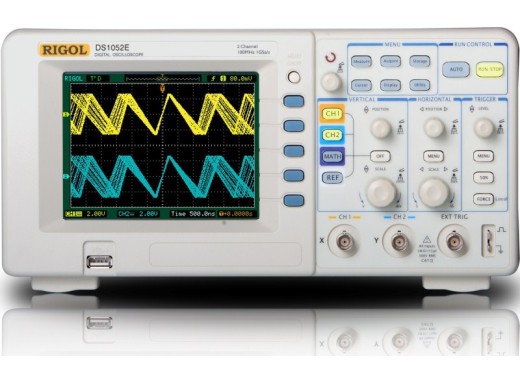

De Rigol DS1052E is de 50MHz versie in de instapserie DS1000E/D oscilloscopen van Rigol. Alle oscilloscopen in deze serie hebben een sample rate tot 1 GS/s, een geheugen van 16K punten en een diep geheugen van 1 Miljoen punten.
Meetresultaten kunnen worden afgelezen op het 5,6" LCD scherm, of op de PC via de USB aansluiting op de achterkant. Tevens kan een USB-geheugenstick in de USB-poort aan de voorzijde worden gestoken voor het opslaan van meetdata.
Modelnummers eindigend op een "D" zijn uitgerust met een 16-kanaals logic analyzer, die compleet met kabels en meetklemmen wordt geleverd.
Modeloverzicht
De onderlinge verschillen tussen oscilloscopen in de DS1000E/D serie zitten vooral in de analoge bandbreedte en de aanwezigheid van een logic analyzer.
| Model | DS1052E | DS1052D | DS1102E | DS1102D |
| Bandbreedte | 50 MHz | 50 MHz | 100 MHz | 100 MHz |
| Sample rate (2 kanalen tegelijk) | 500 MS/s | 500 MS/s | 500 MS/s | 500 MS/s |
| Sample rate (1 kanaal) | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| Logic Analyzer | - | ja | - | ja |
| Prijs |
Specificaties
Onderstaande specificaties gelden voor alle modellen in de Rigol DS1000E/D, tenzij anders aangegeven.
| Geheugen | 16 KB/ 16Kpts (gedeeld door aantal kanalen). |
| Diep Geheugen | 1 MB/ 1Mpts (gedeeld door aantal kanalen). Bij gebruik van het diepe geheugen wordt de sample rate gehalveerd |
| Display | 5,6" TFT, 320x234 pixels 64,000 kleuren |
| Ingangsimpedantie | 1 MΩ |
| Aantal kanalen | 2 |
| Horizontale schaal (input) |
DS1052X: 5 ns/div - 50s/div DS1102X: 2 ns/div - 50s/div |
| Verticale gevoeligheid (input) |
2 mV/div - 10 V/div |
| A/D convertor | 8 bits resolutie |
| Maximale spanning | CAT I 300 Vrms, CAT II 100 Vrms, instantaneous overvoltage 1000Vpk |
| Rise Time | DS1052X: <7 ns DS1102X: <3.5 ns |
| Probe ondersteuning | 1X, 5X, 10X, 50X, 100X, 500X,1000X |
| Aantal kanalen | 2 |
| Aansluitingen | USB 2.0 type A, USB 2.0 type B |
| Gewicht (zonder doos) | 2.3 Kg |
| Afmetingen | 303 x 154 x 133 mm (W x H x D) |
Specificaties Logic Analyzer (Alleen D-modellen)
| Sample Rate |
200 MS/s |
| Aantal kanalen | 16 |
| Maximale spanning | 40V pk-pk |
Accessoires
Oscilloscopen uit de DS1000E/D serie worden standaard geleverd met:
- 2 passieve 1x/10x probes, lengte 1.5 meter
- USB-kabel
- Netsnoer
- CD-ROM met daarop software en de handleiding
- 3 jaar garantie
Plus en minpunten
- Gedateerd model
- Beperkt geheugen
