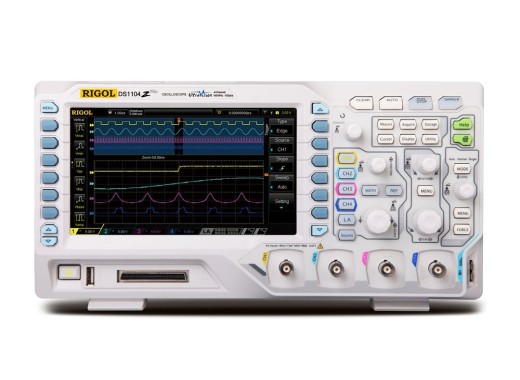

Rigol DS1104Z-S+ oscilloscoop
Details
De Rigol DS1104Z-S+ oscilloscoop is de 100MHz versie in de DS1000Z serie oscilloscopen. Ze beschikken over 4 kanalen en zijn van zeer hoge kwaliteit, vergelijkbaar met de kwaliteit van Keysight en Tektronix oscilloscopen. Alle oscilloscopen in deze serie hebben een sample rate tot 1 GS/s, een geheugen van 12 Miljoen punten, en een duidelijk afleesbaar 7" LCD scherm.
Deze oscilloscopen kunnen via USB op de pc worden aangesloten voor het overzetten van meetresultaten. Tevens kunnen meetresultaten op USB-geheugenstick worden opgeslagen via de USB poort aan de voorkant. Met een 30000 wfm/s refresh rate kunnen met DS1000Z-serie oscilloscopen signalen snel worden geanalyseerd en kunnen eventuele problemen in het signaal worden gevonden.
Modelnummers eindigend op een "S" zijn identiek aan de "S"-loze modellen maar zijn daarnaast uitgerust met een 2-kanaals, 25 MHz functiegenerator.
Update: De DS1000Z oscilloscopen bieden sinds kort door een software-update een betere FFT functionaliteit. Hierdoor kan de FFT niet meer alleen berekend worden op basis van de punten die op het scherm weergegeven worden, maar worden 16 kpunten uit het geheugen hiervoor gebruikt. Hierdoor wordt de FFT preciezer.
Kenniscentrum
In februari 2016 hebben wij een artikel toegevoegd aan het kenniscentrum waarin we budget 4 kanaals-oscilloscopen vergelijken. Hierin vergelijken wij de DS1054Z met een alternatief van GW Instek.
Modeloverzicht
De voornaamste specificatieverschillen tussen de verschillende oscilloscopen in de DS1000Z serie zijn de bandbreedte en de aanwezigheid van een functiegenerator. De modellen met een plus erachter kunnen omgezet worden in MSO versies. Hiervoor moet u ook de RPL1116 optie kopen.
De belangrijkste verschillen staan hieronder in een tabel::
Model | Bandbreedte | Digitale kanalen | Functiegenerator | Prijs |
DS1054Z | 50 MHz | nee | nee | |
DS1074Z+ | 70 MHz | Upgradebaar | nee | |
DS1074Z-S+ | 70 MHz | Upgradebaar | ja | |
DS1104Z+ | 100 MHz | Upgradebaar | nee | |
DS1104Z-S+ | 100 MHz | Upgradebaar | ja |
Specificaties
Onderstaande specificaties gelden voor alle modellen in de Rigol DS1000Z-serie, tenzij anders aangegeven.
Geheugen | 12 MB/ 12Mpts (gedeeld door aantal kanalen). |
Sample rate | 250 MS/s (4 kanalen actief), 500 MS/s (2 kanalen actief) 1 GS/s (1 kanaal actief) |
Display | 7" TFT, 800x480 pixels 160,000 kleuren |
Ingangsimpedantie | 1 MΩ |
Aantal kanalen | 4 |
Horizontale schaal (input) |
5 ns/div - 50s/div |
Verticale gevoeligheid (input) |
1 mV/div - 10 V/div |
A/D convertor | 8 bits resolutie |
Maximale spanning | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 100Vpk |
Rise Time | DS1104Z: 3.5 ns DS1074Z: 5 ns |
Probe ondersteuning | 0.1x - 1000x |
Aantal kanalen | 4 |
Gemeten ruiswaarde | 1 mVpp (bij 100ms,1mV/div, record length: 3Mpts) |
Aansluitingen | USB 2.0 type A, USB 2.0 type B, LAN |
Gewicht (zonder doos) | 3.2 Kg |
Afmetingen | 313 x 161 x 122 mm |
Specificaties Functiegenerator (Alleen S-modellen)
Sample Rate |
200 MS/s |
Verticale Resolutie | 14 bits |
Aantal kanalen | 2 |
Maximale frequentie | 25 MHz |
Opties
De volgende opties worden standaard gratis meegeleverd:
- Geheugenuitbreiding naar 24 Mpts
- Advanced Trigger
- Protocol decoding (RS232, I2C, SPI)
- Record Module
Accessoires
Oscilloscopen uit de DS1000Z serie worden standaard geleverd met:
- 4 passieve probes (150 MHz , type PVP3150)
- USB data kabel
- Netsnoer
Downloads
DS1000Z user manual |
(3.82 MB) | Download |
DS1000Z datasheet |
(6.47 MB) | Download |
