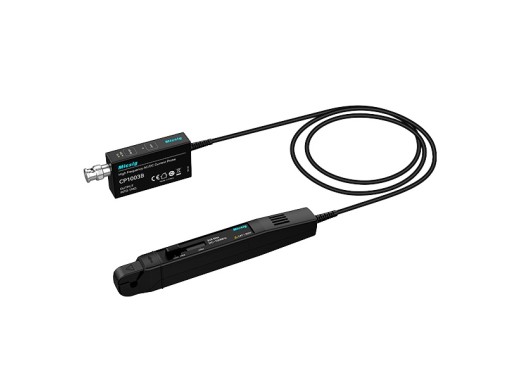

Micsig CP1003B current probe
Details
De Micsig CP1003B current probe met een bandbreedte van 100 MHz heeft een uitstekende prijs/kwaliteit verhouding. Daarom is het een zeer geschikte optie wanneer je op zoek bent naar een meer budgetproof current probe. Belangrijk om op te merken is dat deze probe een standaard BNC-interface heeft, die geschikt is voor alle oscilloscopen. Bovendien biedt de CP1003B nauwkeurige en eenvoudige AC/DC meetmogelijkheden, een 5 A / 30 A bereikkeuze, overbelastingsindicatie, lage stroommetingen en een 1% DC nauwkeurigheid.
Modeloverzicht
| Model | CP503B | CP1003B |
|---|---|---|
| Bandbreedte | 50 MHz | 100 MHz |
| Rise time | ≤ 7 ns | ≤ 3,5 ns |
| Power interface | Standaard BNC | Standaard BNC |
| Delay | < 6,5 ns (5 A) < 8,5 ns (30 A) |
< 6,5 ns (5 A) < 8,5 ns (30 A) |
| Voeding | DC 12 V | DC 12 V |
| Prijs |
Specificaties
| Stroombereik | 5 A / 30 A |
| Ingangsstroombereik | 20 mA ~ 5 Apk (5 A) 50 mA ~ 30 Apk (30 A) |
| Maximale ingangsstroom | 50 Apk，100 Apk-pk，30 Arms |
| Maximale werkspanning | CAT II 300V |
| Output sensitivity | 1 V / 1 A (5 A) 1 V / 10 A (30 A) |
| Maximale geleider diameter | 5 mm |
| Overbelastingsindicator | Knipperlicht |
Accessoires
De Micsig CP1003B bevat:
- Voeding
Plus en minpunten
- Uitstekende prijs/kwaliteit verhouding
- Geschikt voor alle oscilloscopen
Downloads
| User manual micsig CP1003B & CP503B |  (381.91 KB) | Download |
| Datasheet micsig CP1003B & CP503B | (2.74 MB) | Download |
