Via rfseminar.nl, heeft Erik PD0EK ons op de hoogte gehouden van de ontwikkeling en voortgang van zijn ontwerp van een GTC, in mijn geval de ZC407. Sinds ik hem ontvangen heb (tnx Eleshop!), heb ik er al vele uren mee doorgebracht. Stand alone werkt het allemaal prima. De uitlezing en verwerking via de PC vraagt wat meer inspanning, maar dankzij de uitstekende informatie op de wiki komen we daar ook wel uit. Aanbevolen!
Nanne PA3GIL
TinyGTC ZC407 frequentieteller
Details

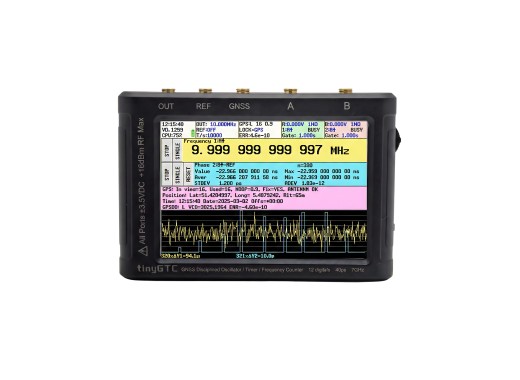

De TinyGTC ZC407 is een draagbare, nauwkeurige en betaalbare frequentieteller. Dankzij het draagbare ontwerp is deze frequentieteller veelzijdig inzetbaar. De hoge tijdsresolutie van 40ps zorgt voor uiterst precieze meetresultaten. De frequentieteller beschikt over een breed scala aan functies en kan frequentie, tijd, fase en count meten zonder enige onderbreking. Door deze continue metingen levert de TinyGTC betrouwbare resultaten voor ADEV metingen wat een unieke eigenschap is in zijn prijsklasse. Daarnaast kan de frequentieteller worden gesynchroniseerd met een GPS-signaal om de interne klok te koppelen aan de UTC-tijd. Dit garandeert een hoge langetermijnnauwkeurigheid van de metingen.
De TinyGTC is voorzien van een helder 4" touchscreen waarop alle relevante meet- en bedieningsinformatie overzichtelijk wordt weergegeven. Via de USB-interface kan het apparaat op afstand worden bediend of kunnen meetgegevens eenvoudig worden uitgelezen via een aangesloten apparaat. Verder beschikt de frequentieteller over een micro-SD slot (tot 32GB) voor het opslaan van meetdata. De ontwikkelaar biedt een uitgebreide wiki-pagina met alle benodigde specificaties en aanvullende informatie. Deze is hier te vinden.
Door zijn kleine formaat en lage prijs is de TinyGTC niet zo goed beschermd tegen overbelasting als grotere, duurdere tellers. Lees de How not to damage your TinyGTC guide voor tips over hoe je schade aan je apparaat kunt voorkomen.
Waarom kiezen voor de TinyGTC ZC407?
Eleshop heeft het volste vertrouwen in de ZC407, een instrument dat precisie van laboratoriumkwaliteit biedt dankzij de 40ps FPGA-architectuur, gapless meetmogelijkheden en GPS-gedisciplineerde stabiliteit.
Modeloverzicht
| Model | ZC407 | ZC412 |
|---|---|---|
| Max. frequentie | 7 GHz | 12 GHz |
| Prijs |
Specificaties
| Ingangskoppeling | Ingang A en B: DC REF ingang: AC |
| SMA-aansluitingen | |
| SMA A | 0 – 7 GHz (DC, 1 MΩ / 25 pF of 50 Ω) |
| SMA B | 0 – 350 MHz (DC, 1 MΩ / 2 pF of 50 Ω) |
| SMA OUT | 0,1 Hz – 100 MHz, 3 Vpp AC coupled squarewave of pulse, 50 Ω |
| SMA REF | Optionele externe referentie input AC, 10 MHz +5 dBm tot +15 dBm of output 8 kHz – 250 MHz, 3 Vpp AC coupled squarewave, 50 Ω |
| SMA GPS | Actieve GNSS-antenne ingang, permanente +3 V bias |
| Ingangsimpedantie | 1 MΩ / 2 pF 50 Ω optioneel |
| Tijdsresolutie | 40 ps |
| Trigger niveau | 0 – 3,5 V |
| Display | 4" touchscreen |
| Functies | Frequentie, count, tijdsinterval, fase |
| Voeding | Ingebouwde oplaadbare accu |
| Max. ingangsspanning | ± 3.5 Vdc ; 3.5 Vpp of 16 dBm in 50 Ω |
| Interfaces | USB, OUT pulse of squarewave, EXT Ref in/output, active GPS antenne, A en B meet ingangen |
Accessoires
De TinyGTC ZC407 wordt standaard geleverd met:
- 32GB micro-SD-kaart
- USB-kabel
- SMA Tee
- 2 korte SMA kabels
- Active GPS antenne
Plus en minpunten
- Continu metingen
- 40 ps resolutie
Vergelijkbare producten
Nieuwste reviews
Review door Nanne Hoekstra
Geplaatst op 25-11-2025
Review door Ton Dahmen
Geplaatst op 23-11-2025
Ik heb hem pas 1 week maar mijn eerste indruk is erg goed. Heeft heel veel mogelijkheden waarvan ik waarschijnlijk de helft niet gebruik. Is ongelooflijk nauwkeurig voor een instrument voor dit geld. Wel opletten met signalen die je aanbied want je kunt hem gemakkelijk buiten de maximale input specificatie gebruiken. Een verzwakker en en dc-blokker helpen hierbij. Al met al een must have voor de zendamateur die wel eens knutselt.
