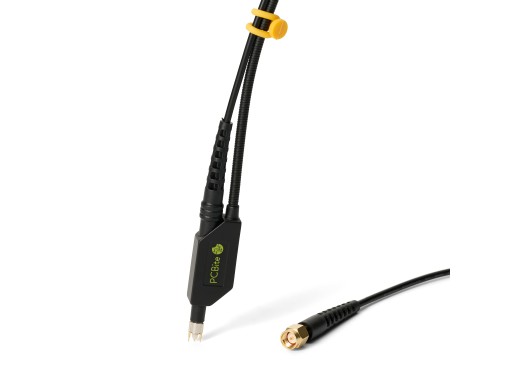

Sensepeek 7011 SQG30-DC passieve DC-probe
Details
De SQG30-DC is een complete 3.0GHz DC-gekoppelde probe met lage impedantie. Een van de geweldige eigenschappen van de SQG-serie probes van Sensepeek is de mogelijkheid om ze handsfree te gebruiken zonder andere accessoires.
Met een passief ontwerp, een verzwakkings ratio van 10:1 en een lage capaciteit van de probepunt (<1,25pF) is de probe ideaal voor snelle signaalmetingen, doordat de signaalintegriteit behouden blijft met minimale verstoring. De SQG30-DC probe biedt nauwkeurige metingen over een breed frequentiebereik vanwege de vlakke frequentierespons van 0 tot 2,7GHz (± 0.5 dB).
De SQG30-DC is geoptimaliseerd voor gebruik met instrumenten met een 50Ω ingangsimpedantie en is daarom bruikbaar in veel hoge frequentie toepassingen, waaronder oscilloscopen, netwerkanalysers en spectrumanalysers.
Modeloverzicht
De modellen van de SGQ-serie probes van Sensepeek bieden verschillende specificaties, die in de onderstaande tabel worden vergeleken.
| Model | SQG15-AC | SQG15-DC | SQG30-AC | SQG30-DC | SQG60-AC | SQG60-DC |
|---|---|---|---|---|---|---|
| Bandbreedte | > 1,5 GHz | > 1,5 GHz | > 3,0 GHz | > 3,0 GHz | > 6,0 GHz | > 6.0 GHz |
| Max. gegevenssnelheid | 3 Gbps | 3 Gbps | 6 Gbps | 6 Gbps | 12 Gbps | 12 Gbps |
| Overgangstijd | < 190 ps | < 190 ps | < 103 ps | < 103 ps | < 52 ps | < 52 ps |
| Probe punt impedantie (nominaal) | 500 Ω | 500 Ω | 500 Ω | 500 Ω | 333 Ω | 333 Ω |
| Vlakheid (± 0,5 dB) | 1,0 kHz tot 1,5 GHz | 0 tot 1,5 GHz | 1,0 kHz tot 1,5 GHz | 0 tot 2,6 GHz | 1,15 kHz tot 4,8 GHz | 0 tot 5,2 GHz |
| Uitgangsimpedantie (nominaal) | 475 Ω | 475 Ω | 475 Ω | 475 Ω | 76 Ω | 76 Ω |
| Prijs |
Specificaties
| Ingangsimpedantie | 50 Ω (compatibel met 50 Ω doorvoerbeëindiging) |
|---|---|
| Capaciteit | < 1,25 pF |
| Return loss | -26 dB to -4.30 dB (0 – 3.0 GHz) |
| Frequentiebereik vlakheid | ± 0,5 dB |
| Connectiviteit (uitgang) | SMA |
| Lengte kabel | 1200 mm |
| Afmetingen probekop | Lengte 90 mm, Ø 8,9 mm |
| Gewicht | 34 g |
Accessoires
De passieve DC-probe wordt geleverd met:
- 1x vervangingsnaald
- 1x Dubbele aardingsnaald
- 1x Enkele massaveer
- 1x Probehouder voor handsfree metingen
- 1x Kabelhouder
- 1x Draagtas
Downloads
| Sensepeek SQG-series datasheet |  (3.33 MB) | Download |
