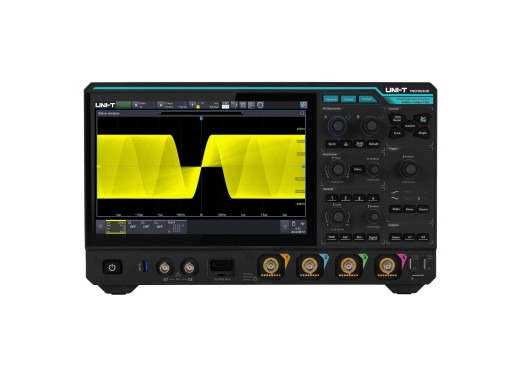

UNI-T MSO3024HD oscilloscoop
Details
De UNI-T MSO3024HD is een 12-bit high-end oscilloscoop uit de MSO3000HD-serie. De verticale resolutie kan worden verhoogd met de ERES (Enhanced Resolution) functie tot 16 bits. De oscilloscoop beschikt over 4 analoge en 16 digitale kanalen met een bandbreedte van 200MHz. De MSO3024HD oscilloscoop behaalt een hoge waveform capture rate tot wel 500.000 wfm/s (sequence mode: 1.500.000 wfm/s), wat aanzienlijk hoger is dan bij vergelijkbare producten in dezelfde prijsklasse. De oscilloscoop heeft echter een lagere sample rate vergeleken met vergelijkbare producten.
De MSO3024HD kan verder worden geüpgraded met opties, waarmee je de oscilloscoop met tot wel 9 instrumenten kan uitbreiden. Het apparaat bevat standaard een digitale oscilloscoop, spectrum analyser, digitale voltmeter, frequentiemeter, en protocol analyser. Daarnaast beschikt het apparaat over een ingebouwde webserver, waardoor het mogelijk is om de oscilloscoop op afstand te bedienen via een browser. Tot slot heeft de oscilloscoop een 10,1" touchscreen-LCD met intuïtieve gebarenbediening ontworpen eenvoudige bediening.
De standaard 3 jaar garantie kan worden verlengd naar 5 jaar door het apparaat te registreren.
Model overzicht
| Model | MSO3024HD | MSO3034HD | MSO3054HD |
|---|---|---|---|
| Bandbreedte | 200 MHz | 350 MHz | 500 MHz |
| Stijgtijd | ≤ 1,8 ns | ≤ 1,0 ns | ≤ 0,8 ns |
| Prijs |
Specificaties
| Kanalen | 4 |
| Geheugendiepte | 500 Mpts (gedeeld door het aantal actieve kanalen) |
| Sample rate | Analoog: 2,5 GS/s (gedeeld door het aantal actieve kanalen)
Digitaal: 1,25 GS/s (gedeeld door het aantal actieve kanalen) |
| Waveform capture rate | 500.000 wfm/s (sequence mode: 1.500.000 wfm/s) |
| Verticale resolutie | 12 bits 16 bits met ERES |
| Verticale schaal | 500 µV/div - 10 V/div |
| Horizontale schaal | 500 ps/div - 1 ks/div |
| Interfaces | USB host/device, LAN, EXT Trig, AUX out (Trig out, Pass/Fail, DVM), Gen out, HDMI, WiFi |
| Decodeermogelijkheden | RS-232/422/485/UART, I2C, SPI |
| Display | 10,1" multi-touch capacitief scherm (1280 x 800) |
| Afmetingen | 364 x 209 x 106 mm |
| Gewicht | 3,83 kg |
Opties
| Alle serial bus trigger en decodeer opties (software) | MSO3000HD-BND | |
| Vermogen analyse optie (software) | MSO3000HD-PWR | |
| Automotive serial bus trigger en decodeer optie (software) | MSO3000HD-AUTO | |
| CAN trigger en analyse optie (software) | MSO3000HD-CAN | |
| CAN-FD trigger en analyse optie (software) | MSO3000HD-CANFD | |
| LIN trigger en analyse optie (software) | MSO3000HD-LIN | |
| FlexRay trigger en analyse optie (software) | MSO3000HD-FLEX | |
| SENT trigger en analyse optie (software) | MSO3000HD-SENT | |
| Audio serial bus trigger en analyse optie (software) | MSO3000HD-AUDIO | |
| MIL-STD-1553 trigger en analyse optie (software) | MSO3000HD-MIL1553 | |
| ARINC429 trigger en analyse optie (software) | MSO3000HD-ARINC429 | |
| Manchester trigger en analyse optie (software) | MSO3000HD-MANCH | |
| Functiegenerator optie (software) | MSO3000HD-AWG | |
| 16 kanaal logic analyser (hardware) | UT-M15 |
Accessoires
- USB kabel
- Netsnoer
- BNC-BNC doorvoerkabel
- BNC-naar-rood/zwarte alligator kabel
- 4x UT-P05 passieve probe
Plus en minpunten
- Hoge waveform capture rate
- Competitieve prijs
Downloads
| MSO3000HD series data sheet |  (2.92 MB) | Download |
| MSO3000HD series user manual | (14.64 MB) | Download |
