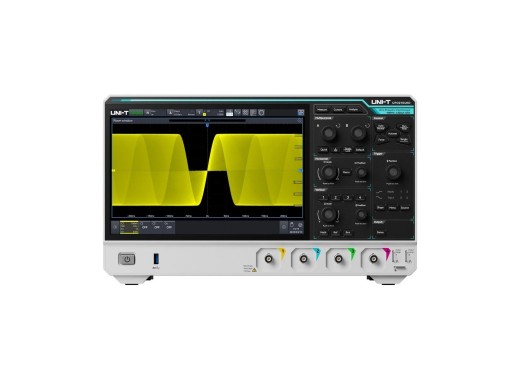

UNI-T UPO2104HD oscilloscoop
Details
De UNI-T UPO2104HD is een 4-kanaals oscilloscoop en het 100MHz model binnen de UPO2000HD-serie. Een belangrijk voordeel van deze serie is de grote geheugendiepte van 100Mpts per kanaal, waardoor lange series van signalen met hoge nauwkeurigheid kunnen worden vastgelegd. De oscilloscoop ondersteunt een sample rate van 2GS/s en wordt standaard geleverd met decodering en analyse voor 9 veelgebruikte protocollen. Het 10,1" touchscreen (1280×800) biedt een helder overzicht van meerdere waveforms tegelijkertijd, terwijl de 250,000wfms/s zorgt voor snelle en betrouwbare signaalverversing.
Elke oscilloscoop in de UPO2000HD-serie is gebouwd voor diepgaande signaalanalyse en langdurige gegevensopslag dankzij het grote framegeheugen. Deze serie biedt een 4Mpts FFT-spectrumanalyser, en een protocol- en vermogensanalysefunctie. Qua connectiviteit beschikt de oscilloscoop over USB-host/device, LAN, Pass/Fail-uitgang en Trigger-uitgang. Bovendien kan de oscilloscoop dankzij de ingebouwde webserver op afstand worden bediend en gemonitord via een standaard webbrowser.
De standaardgarantie van 3 jaar kan worden verlengd naar 5 jaar door het instrument te registreren.
Modeloverzicht
| UPO2102HD | UPO2104HD | UPO2202HD | UPO2204HD | |
|---|---|---|---|---|
| Bandbreedte | 100MHz | 100MHz | 200MHz | 200MHz |
| Kanalen | 2 | 4 | 2 | 4 |
| Rise time | 3,5ns | 3,5ns | 1,8ns | 1,8ns |
| Prijs |
Specificaties
| Geheugendiepte | 100 Mpts (per kanaal) |
| Sample rate | 2 GS/s (verdeeld over het aantal actieve kanalen) |
| Waveform capture rate | 250,000 wfm/s |
| Verticale resolutie | 12 bits |
| Verticale schaal | 500 µV/div – 10 V/div |
| Horizontale schaal | 2 ns/div – 1000 s/div |
| Interfaces | USB Host, USB Device, LAN, Pass/Fail, Trigger Out |
| Decodeermogelijkheden | I2C, SPI, UART/RS232, CAN, LIN, CAN FD, FlexRay, SENT, Audio |
| Display | 10,1" TFT-LCD touchscreen (1280×800) |
| Afmetingen | 361 × 209 × 106mm |
| Gewicht | 2,92kg |
Accessoires
De UNI-T UPO2104HD wordt geleverd met de volgende accessoires:
- 4× 100MHz UT-P04 passieve probe
- 1× Netsnoer
- 1× USB-kabel
Plus en minpunten
- 100MPts per kanaal
- Sterke FFT, 4MPts
- 9 protocollen beschikbaar
- Geen optie voor digitale kanalen
Downloads
| UPO2000HD series datasheet |  (2.88 MB) | Download |
| UPO2000HD series quickstart guide | (1.38 MB) | Download |
| UPO2000HD series user manual | (14.32 MB) | Download |
